Г.Я. Гольдштейн
Инновационный менеджмент
Учебное пособие. Таганрог: Изд-во ТРТУ, 1998. -132с.

Приложение 2. Упрощенный агрегированный сетевой граф выполнения окр "Комплексная навигационная система для морских судов”


Рис. П2.1. Граф работ по проектной проработке и эскизному проектированию

Граф работ по техническому проектированию

Рис. П2.2. Граф работ по техническому проектированию

Граф работ по рабочему проектированию, изготовлению и испытаниям опытных образцов, корректировке документации по результатам испытаний

Рис. П2.3. Граф работ по рабочему проектированию, изготовлению и испытаниям опытных образцов, корректировке документации по результатам испытаний

Перечень событий по графам выполнения ОКР ( рис. П2.1 - П2.3):

00 - идея проекта сформирована,
01 - оценка состояния рынка выполнена,
02 - заявки потребителей собраны,
03 - выполнены оценки осуществимости проекта и затрат на его выполнение,
04 - ТЗ, выданное заказчиком, согласовано,
05 - график работ составлен,
06 - ЧТЗ на блоки и приборы разработаны,
07 - планы работ подразделений утверждены,
08 - ЧТЗ на работы радиотехническому НИОтд выданы,
09 - ЧТЗ на работы антенному НИОтд выданы,
10 - ЧТЗ на проработку конструктивов выданы конструкторско-технологическому НИОтд,
11 - перечень контрагентов установлен,
12 - ЧТЗ на работы контрагентов согласованы,
13 - договоры с контрагентами заключены,
14 - комплексные структурные и функциональные схемы разработаны,
15 - структурные и функциональные схемы радиотехнических приборов и блоков разработаны,
16 - структурные и функциональные схемы антенных устройств разработаны,
17 - концепция построения основных конструктивов разработана,
18 - выбор элементной базы произведен,
19 - макеты радиотехнических приборов разработаны,
20 - макеты антенных устройств разработаны,
21 - макеты радиотехнических приборов изготовлены,
22 - макеты антенных устройств изготовлены,
23 - макеты радиотехнических приборов испытаны,
24 - макеты антенных устройств испытаны,
25 - расчеты основных технических параметров комплекса выполнены,
26 - технические параметры радиотехнических приборов уточнены по результатам испытаний макетов,
27 - технические параметры антенных устройств уточнены по результатам испытаний макетов,
28 - данные по эскизному проектированию отдельных приборов и устройств получены комплексным подразделением,
29 - работы контрагентов по эскизному проекту закончены,
30 - метрологическая экспертиза эскизного проекта закончена,
31 - предложения по уточнению требований ТЗ разработаны,
32 - эскизный проект подготовлен к защите,
33 - эскизный проект принят комиссией,
34 - уточнены требования ТЗ и ЧТЗ по результатам приемки эскизного проекта,
35 - уточненные ЧТЗ выданы радиотехническому НИОтд,
36 - уточненные ЧТЗ выданы антенному НИОтд,
37 - уточненные ЧТЗ выданы конструкторско-технологическому НИОтд,
38 - уточненные ЧТЗ выданы контрагентам,
39 - принципиальные схемы разработаны радиотехническим НИОтд,
40 - принципиальные схемы разработаны антенным НИОтд,
41 - принципиальные схемы разработаны комплексным НИОтд,
42 - конструкторская компоновка комплекса выполнена,
43 - работы контрагентов по техническому проекту закончены,
44 - макеты радиотехнических приборов разработаны,
45 - макеты антенных устройств разработаны,
46 - макеты радиотехнических приборов изготовлены,
47 - макеты антенных устройств изготовлены,
48 - макеты комплексных приборов разработаны,
49 - макеты комплексных приборов изготовлены,
50 - данные для размещения изделия на судне выданы,
51 - макеты радиотехнических приборов испытаны в морских условиях,
52 - макеты антенных устройств испытаны в морских условиях,
53 - макеты комплексных приборов испытаны в морских условиях,
54 - проекты ТУ на изготовление и поставку изделия разработаны,
55 - документация технического проекта разработана,
56 - технический проект предъявлен к защите,
57 - технический проект принят комиссией,
58 - корректировка документации антенных устройств по результатам приемки технического проекта закончена,
59 - корректировка документации радиотехнических приборов по результатам приемки технического проекта закончена,
60 - корректировка конструкторской документации по результатам приемки технического проекта закончена,
61 - корректировка документации контрагентов по результатам приемки технического проекта закончена,
62 - разработка рабочей документации антенных устройств выполнена,
63 - разработка рабочей документации радиотехнических приборов выполнена,
64 - разработка конструкторской рабочей документации выполнена,
65 - разработки контрагентов по рабочему проектированию закончены,
66 - корректировка документации комплексных приборов по результатам приемки технического проекта закончена,
67 - разработка рабочей документации комплексных приборов выполнена,
68 - материалы и комплектующие изделия на антенные устройства приобретены,
69 - материалы и комплектующие изделия на радиотехнические приборы приобретены,
70 - материалы и комплектующие изделия на комплексные приборы приобретены,
71 - материалы и комплектующие изделия на конструктивы приобретены,
72 - конструкторская документация антенных устройств согласована с заводом-изготовителем,
73 - конструкторская документация радиотехнических приборов согласована с заводом-изготовителем,
74 - конструкторская документация на комплексные приборы согласована с заводом-изготовителем,
75 - документация на конструктивы согласована с заводом-изготовителем,
76 - разработка программ испытаний опытных образцов закончена,
77 - разработка программы испытаний на надежность закончена,
78 - материалы и комплектующие изделия доставлены в цеха,
79 - конструкторская документация проверена на технологичность, разработана технологическая документация,
80 - технологическое оснащение опытного производства закончено,
81 - конструкторская и технологическая документации получены опытным производством,
82 - опытные образцы изготовлены,
83 - регулировка опытных образцов закончена,
84 - предварительные (стендовые) испытания опытного образца закончены,
85 - испытания на надежность опытного образца выполнены,
86 - опытный образец отправлен для установки на судно,
87 - опытный образец смонтирован на судне,
88 - регулировка опытного образца на судне закончена,
89 - предварительные (морские) испытания опытного образца проведены,
90 - опытный образец предъявлен на государственные испытания,
91 - государственные испытания закончены,
92 - документация по результатам государственных испытаний откорректирована,
93 - документация передана серийному заводу-изготовителю.

Перечень работ по сетевому графу выполнения ОКР
"Комплексная навигационная система для морских судов"
(в скобках указаны подразделения, ответственные за выполнение работ)

00-01 - оценка состояния рынка и запросов потребителей (КНИО, технический отдел, ОНТИ),
01-02 - сбор заявок возможных потребителей (технический отдел),
02-03 - проработка заявок потребителей, оценка осуществимости и затрат на ОКР (КНИО, подразделения-соисполнители),
03-04 - согласование ТЗ, выданного головным потребителем (ЦКБ-проектантом судна) (главный конструктор, КНИО),
04-05 - составление графика выполнения ОКР (главный конструктор, КНИО, технический отдел),
04-06 - разработка частных ТЗ на блоки и приборы (КНИО),
05-07 - разработка и утверждение планов работ подразделениям по ОКР (КНИО, ППО),
06-08 - выдача ЧТЗ на работы по эскизному проекту подразделениям радиотехнического НИОтд (главный конструктор, КНИО),
06-09 - выдача ЧТЗ на работы по эскизному проекту подразделениям антенного НИОтд (главный конструктор, КНИО),
06-10 - выдача ЧТЗ на проработки конструкций подразделениям конструкторско-технологического НИОтд (главный конструктор, КНИО),

04-11 - установление перечня контрагентов (главный конструктор, техотдел),
11-12 - согласование ЧТЗ с контрагентами (главный конструктор, КНИО),
12-13 - заключение договоров с контрагентами (ППО, техотдел, главный конструктор),
04-13 - проработка результатов НИР, патентной и иной информации (КНИО),
13-14 - разработка структурных и функциональных схем изделия (главный конструктор, КНИО),
08-15 - разработка структурных и функциональных схем приборов и блоков (НИС радиотехнического НИО),
09-16 - разработка структурных и функциональных схем антенных устройств (НИС антенного НИО),
10-17 - разработка концепции основных конструктивов (ПКС),
14-18 - выбор элементной базы (главный конструктор, КНИО),




18-25 - расчеты основных технических параметров (КНИО),

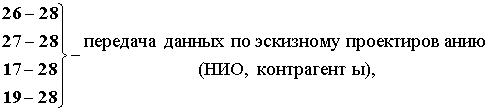

25-28 - разработка отчетной документации по эскизному проекту (КНИО),

12-29 - работа контрагентов по эскизному проекту,
28-30 - метрологическая экспертиза проекта (отдел метрологии),
28-31 - разработка предложений по уточнению ТЗ на ОКР (главный конструктор),
30-31 - оценка результатов метрологической экспертизы (главный конструктор),
31-32 - предъявление эскизного проекта к защите (главный конструктор, дирекция НИИ),
32-33 - работа комиссии по приемке эскизного проекта,

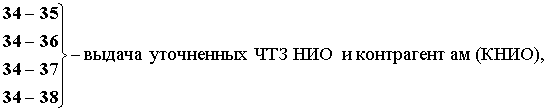

33-34 - уточнение требований ТЗ и ЧТЗ (главный конструктор, КНИО),


37-42 - конструкторская компоновка изделия (ПКО),
38-43 - работы контрагентов по техническому проектированию,


42-50 - выдача данных для размещения изделия на судне (ПКО),

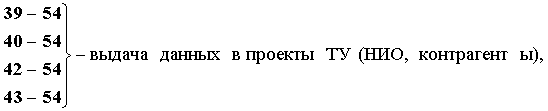

41-54 - разработка проектов ТУ на поставку и изготовление изделия (КНИО),

50-55 - согласование проекта размещения на судне (КНИО),
54-55 - разработка документации технического проекта (КНИО),

55-56 - представление технического проекта к защите (главный конструктор, дирекция НИИ),

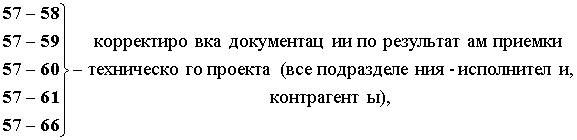

56-57 - приемка комиссией технического проекта,

58-62 - разработка конструкторской документации (антенные НИО),
59-63 - разработка конструкторской документации (радиотехнические НИО),
60-64 - разработка конструкторской документации (ПКО),
66-67 - разработка конструкторской документации (КНИО),

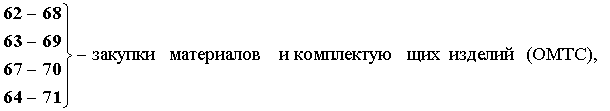

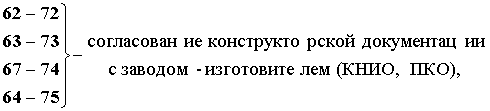

61-65 - работы контрагентов по рабочему проекту,


67-76 - разработка документации к испытаниям (КНИО),
67-77 - разработка программы испытаний на надежность (КНИО, отдел надежности),
61-65 - работы контрагентов по рабочему проектированию,

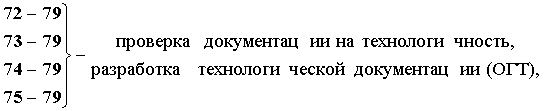

79-80 - изготовление технологического оснащения опытного производства (вспомогательные цеха),
79-81 - передача конструкторской и технологической документации в цеха опытного производства (ОТД),

65-82 - изготовление продукции контрагентами,
82-83 - приборная и комплексная регулировки опытных образцов (все подразделения-исполнители),
76-84 - передача документации по испытаниям (КНИО),
83-84 - предварительные (стендовые) испытания опытного образца (КНИО, отдел испытаний),
83-85 - испытания на надежность опытного образца (КНИО, отдел надежности, отдел испытаний),
77-85 - передача документации по испытаниям (КНИО),
84-86 - демонтаж опытного образца и его отправка на судно (опытные цеха, транспортный цех),
86-87 - монтаж опытного образца на судне (заказчик),
87-88 - регулировка опытного образца на судне (все подразделения- исполнители),
88-89 - предварительные испытания опытного образца на судне (КНИО),
89-90 - предъявление опытного образца на государственные испытания (главный конструктор, дирекция НИИ),
90-91 - участие в государственных испытаниях (главный конструктор, КНИО),

92-93 - передача документации серийному заводу-изготовителю (КНИО, техотдел, ОТД).
