А.Н. Асаул, Ю.Н. Казаков, Н.И. Пасяда, И.В. Денисова
Теория и практика малоэтажного жилищного строительства в России
Под ред. д.э.н., проф. А. Н. Асаула. — СПб.: «Гуманистика», 2005. — 563с.

Глава 3. Перспективные проекты индивидуальных жилых домов


3.6. Дома с учреждениями культурно-бытового назначения

Жилой дом врача (5-ти комнатный). Автор Д. Радыгин.

Основные объемно-планировочные показатели: жилая площадь— 133.2 м , общая

площадь — 154.0 м , площадь подсобных помещений — 40.2 м , строительный объем -

2010 м , площадь застройки — 342 м . Основные конструкции и применяемые

материалы: фундамент — бетонные блоки; стены дома — монолитный

поризованный бетон (п.5.3); перегородки — гипсолитовые плиты; перекрытия —

железобетон; кровля — металлочерепица

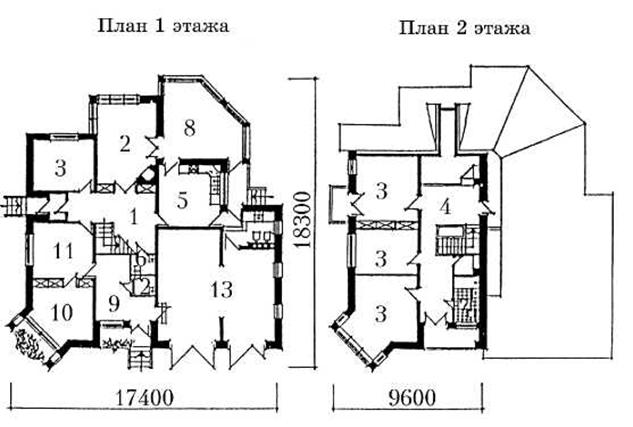

Экспликация помещений: 1 —холл (12.6 м ); 2 — общая комната (21.2 м );

3 — спальни(13.4,16.0, 11.2,17.6 м ); 4 —холл (9.2 м ); 5 —кухня-столовая(16.0 м );

6 — уборная (2.4 м ); 7 — совмещенный санузел (4.4 м ); 8 — веранда (20.8 м );

9 — приемная (10.0 м ); 10 — кабинет врача (14.0 м ); 11 — процедурная (13.8 м ); 12 - уборная (2.4 м2); 13 - гараж (47.8 м2)

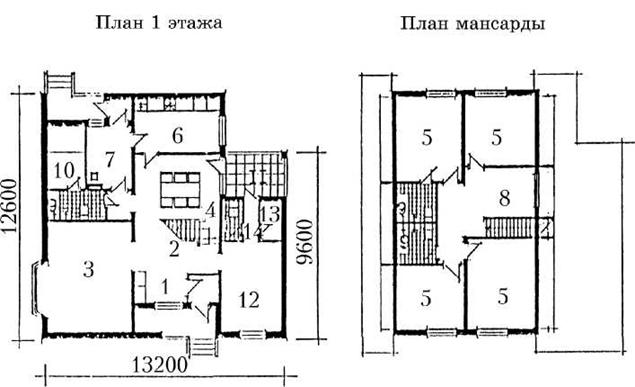

Жилой дом врача (6-ти комнатный). Авторы: Р. Сахарова, Е.Полякова. Основные объемно-планировочные показатели: жилая площадь— 181.6 м , общая площадь - 185.0 м , строительный объем -710 м , площадь застройки - 173 м , площадь подсобных помещений — 24.9 м . Основные конструкции и применяемые материалы: фундамент — монолитный бетон; стены дома — поризованный бетон (п.5.3); перегородки — гипсолитовые плиты; перекрытия — железобетон; кровля — металлочерепица

Экспликация помещений: 1 - передняя (4.2 м ); 2 - холл (1.4 м ); 3 - общая

комната (28.4 м2); 4 - столовая (18.4 м2); 5 - спальни (13.3,15.8,14.6, 17.8 м2);

6 - кухня (12.0 м ); 7 - хоз. помещение (8.3 м ); 8 - холл (4.6 м ); 9 - совмещенный

санузел (6.5,4.4 м ); 10 - сауна (7.3 м ); 11 -терраса (9.5 м ); 12 - медкабинет (18.0 м ); 13 — подсобное помещение (2.7 м ); 14 — уборная (1.8 м )

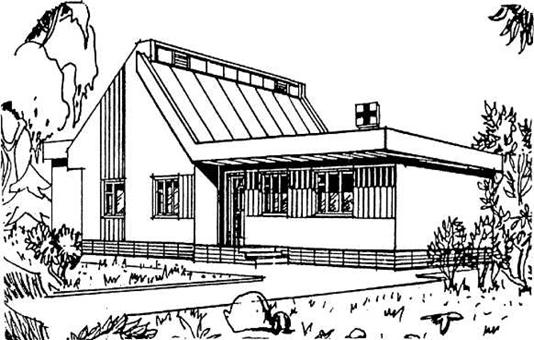

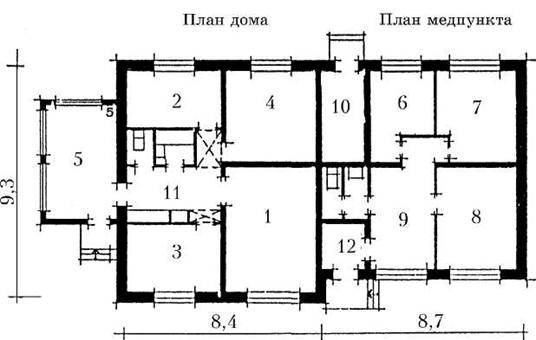

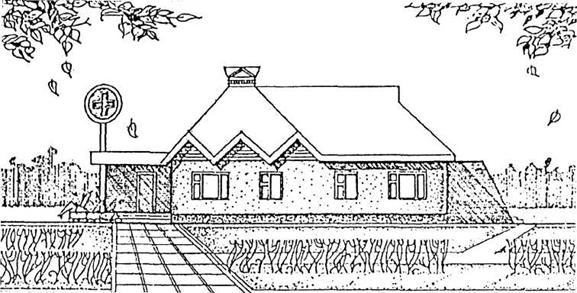

Трехкомнатный жилой дом в блоке с медпунктом. Арх. № 24124. Основные объемно-планировочные показатели:строительный объем — 554.0 м , площадь застройки - 190.7 м , общая площадь дома: жилого дома - 71.0 м , медпункта — 65.1 м , жилая площадь — 46.6 м , рабочая площадь — 52.4 м . Основные конструкции и применяемые материалы: фундаменты — мелкозаглубленные из монолитного бетона; стены несущие - керамзитобетонные монолитные; перегородки - керамзитобе-тонные монолитные; перекрытия — железобетонные панели; кровля — волнистые цветные асбестоцементные листы

Экспликация помещений: 1 — общая комната (19.9 м ); 2 — спальня (15.9 м );

3 — спальня (10.7 м ); 4 — кухня (9.9 м ); 5 — веранда (12.7 м ); 6 — процедурный

кабинет (9.3 м ); 7 - приемный кабинет (14.0 м ); 8 – стоматологический кабинет (13.5 м ); 9 — помещение для ожидания (11.5 м ); 10 — тепловой узел (7.6 м ); 11 — прихожая (7.2 м ); 12 — тамбур ( 3.2 м )

Жилой дом фельдшера ( 4-х комнатный). Автор: М. Смирнов.

Основные объемно-планировочные показатели: общая площадь квартиры — 124.0 м ,

жилая площадь — 120.0 м , площадь подсобных помещений — 50.0 м , площадь

гаража - 28.9 м2.

Экспликация помещений: 1 —холл (10.9 м ); 2 — общая комната (29.0 м );

3 - спальни (14.5,14.5, 20.8 м ); 4 - кухня-столовая (19.2 м ); 5 - уборная (2.5 м );

6 - совмещенный санузел (8.2 м ); 7 - приемная (10.8 м ); 8 - кабинет фельдшера

(17.8 м ); 9 - процедурная (11.7 м ); 10- стерилизаторская (4.3 м ); 11 - уборная

(2.5 м ); 12 — гараж с мастерской (28.9 м ); 13 — кладовые (13.2, 7.9 м )

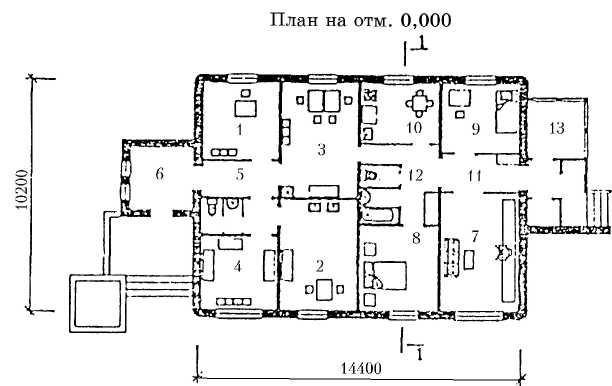

Дом фельдшера. Индивидуальный проект ЧАПП 277-90. Основные объемно-планировочные показатели: общая площадь: жилого дома - 80.0 м , медпункта - 78.0 м , строительный объем - 976.0 м3, площадь застройки — 230.0 м .Основные конструкции и применяемые материалы: фундаменты - сборные бетонные блоки; стены - монолитные (вариант — кирпичные керамзитобетонные блоки); перегородки - кирпичные, гипсовые; перекрытия -сборные железобетонные панели; крыша - чердачная; кровля - волнистые цветные

асбестоцементные листы

Экспликация помещений: 1 - комната выездного врача (11.63 м2); 2 - процедурная

(15.86 м ); 3 - приемная (17.10 м ); 4 - комната ожидания (11.59 м2); 5 - коридор

(7.37 м ); 6 - тамбур ( 7.10 м ). Помещения квартиры: 1 - общая комната (17.35 м2);

2 - спальня (12.47 м ); 3 - спальня (10.20 м2); 4 - кухня (9.28 м2); 5 - передняя

(12.7 м2); 6 - коридор (7.10 м2); 7 - веранда (13.94 м2)

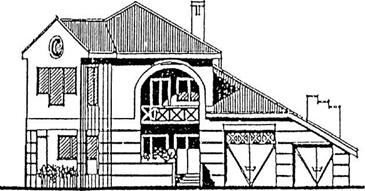

Жилой дом учителя ( 5-ти комнатный). Автор Г. Бржозовский.

Основные объемно-планировочные показатели: площадь квартиры— 170.0 м ,

общая площадь квартиры — 206.0 м , площадь производственных помещений — 65.5 м ,

площадь подвального этажа - 50.0 м , площадь гаража с мастерской и кладовой -

53.0 м2.

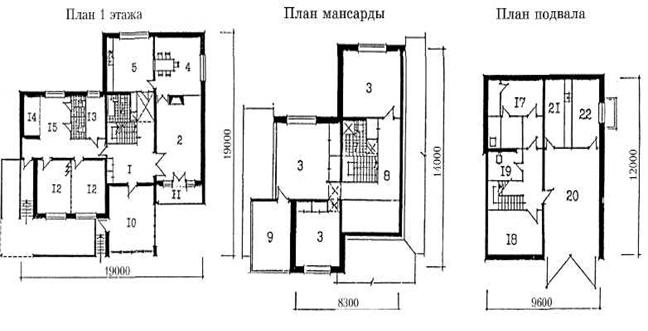

Экспликация помещений: 1 —холл (17.1 м ); 2 — общая комната (32.5 м );

3 — спальни (22.1,22.0, 16.4, м ); 4 — столовая (23.0 м ); 5 — кухня (22.1 м );

6 — совмещенный санузел (4.1 м ); 7 — душевая с унитазом (3.4 м ); 8 — холл (6.0 м );

9 - терраса (14.1 м ); 10 - веранда (23.0 м ); 11 - лоджия (8.0 м ); 12 - классы

(15.5,15.5 м2); 13 - кабинет (6.0 м ); 14 - гардеробная (4.5 м ); 15 - игровая-рекреация

(19.0 м ); 16 — уборная с умывальником (2.5, 2.5 м ); 17 — сауна с комнатой отдыха

(19.1 м ); 18 — кладовая (16.6 м ); 19 — котельная (4.5 м ); 20 — гараж (32.9 м );

21 — мастерская (10.1 м ); 22 — кладовая (10.1 м )

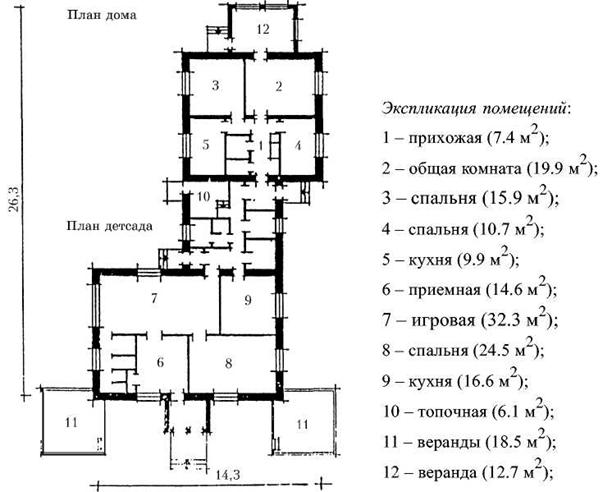

3-х комнатный жилой дом в блоке с помещением дневного пребывания детей

на 12 мест. Арх. № 24126. Основные объемно-планировочные показатели: общая площадь — 189.6 м , жилая площадь — 46.6 м , рабочая площадь — 100.0 м , строительный объем — 811.0 м , площадь застройки — 339.2 м .Основные конструкции и применяемые материалы: фундаменты - мелкозаглубленные из монолитного бетона; стены несущие - монолитный керамзитобетон; перегородки — фосфогипсовые; перекрытия — железобетонные панели; кровля — волнистые асбестоцементные листы

Жилой дом механика ( 4-х комнатный). Автор М.Смирнов.

Основные объемно-планировочные показатели: общая площадь — 120.0 м , жилая

площадь - 78.9 м , строительный объем -611м , площадь застройки - 157 м

План 1 этажа

Экспликация помещений: 1 — передняя (9.0 м ); 2 — общая комната (29.0 м ); 3 — спальни (17.8, 10.8, 21.3 м ); 4 — кухня-столовая (17.8 м ); 5 — совмещенный санузел (5.3 м ); 6 - уборная (2.2 м ); 7 - передняя (10.8 м ); 8 - мастерская, гараж, боксы (25.2,19.1,21.6, 21.6 м2); 9 - душевая (4.2 м2); 10 - котельная (2.1 м2); 10 – кладовая (2.1 м ); 12 — продуктовая кладовая (4.3 м ); 13—топливный склад (1.4м )

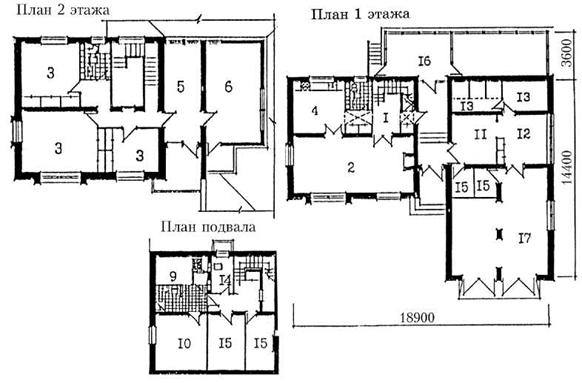

Жилой дом ремесленника ( 4-х комнатный). Автор В.Аникин.

Основные объемно-планировочные показатели: общая площадь квартиры — 195.0 м ,

площадь производственных помещений — 162.6 м , площадь подвального

Экспликация помещений: 1 —холл (8.0 м ); 2 — общая комната (35.1 м );

3 — спальни (14.7,18.4, 10.5, м ); 4 — кухня-столовая (14.0 м ); 5 — помещение для

отдыха (12.0 м ); 6 — помещение для игр и гимнастики (23.0 м ); 7 — совмещенный

санузел (4.1 м ); 8 — постирочная с унитазом (4.1 м ); 9 — сауна (6.8 м ); 10 — комната

отдыха (13.2 м ); 11 — салон (12.5 м ); 12 — цех (14.5 м ); 13 — подсобные помещения

(7.2,7.5 м ); 14 — котельная (5.2 м ); 15 — кладовые (10.5,7.0 м ); 16 — веранда

с оранжереей (23.8 м ); 17 - гараж (45.0 м )

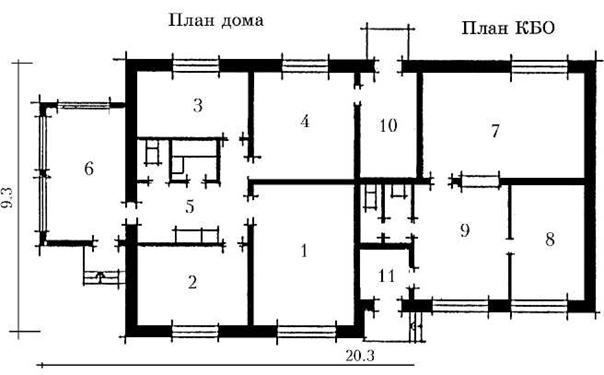

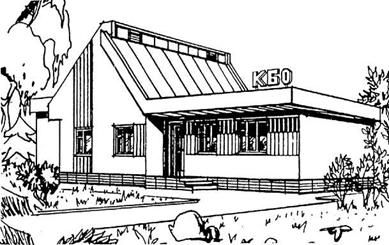

3-х комнатный жилой дом в блоке с кооперированным зданием КБО.

Арх. №24133. Основные объемно-планировочные показатели: общая площадь — 137.0 м , жилая площадь — 43.5 м , рабочая площадь — 54.5 м , строительный объем — 554.0 м , площадь застройки — 187.6 м . Основные конструкции и применяемые материалы: фундамент — мелкозаглубленные из монолитного бетона; стены несущие — монолитный керамзитобетон; перегородки — монолитные керамзитобетонные; перекрытия — железобетонные панели; кровля — волнистые цветные асбестоцементные листы

Экспликация помещений: 1 — общая комната (22.5 м ); 2 — спальня (11.0 м );

3 — спальня (10.0 м ); 4 — кухня (14.3 м ); 5 — прихожая (6.5 м ); 6 — веранда ( 12.7 м );

7 — комплексный приемный пункт (25.4 м ); 8 — парикмахерская (11.6 м );

9 — салон (13.4 м ); 10 — топочная (6.2 м ); 11 — тамбур (3.2 м )

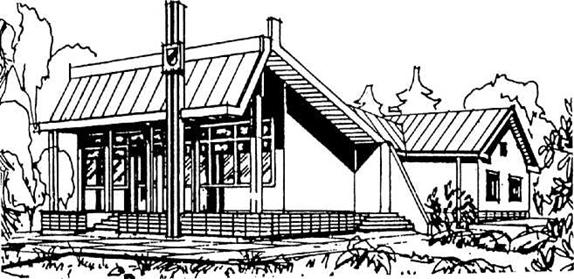

Жилой дом культработника ( 3-х комнатный, на 20 посетителей), со стенами

из кирпича. Типовой проект № 264-12-311.90. Авторы В.Колпиков, Л.Сергеева.

Основные объемно-планировочные показатели: общая площадь квартиры— 107.2 м ,

площадь помещений досуговых мероприятий - 101.2 м.

План 1 этажа

Экспликация помещений: 1 — передняя (12.9 м ); 2 — общая комната (24.2 м ); 3 -спальни (11.1,17.0 м ); 4-кухня-столовая (15.5 м ); 5 – совмещенный санузел (4.9 м ); 6 - уборная ( 2.9 м ); 7 - веранда (9.1 м ); 8 - холл (18.9 м ); 9 - комната трудовых занятий (17.2 м ); 10 — комната профилактических мероприятий (11.8 м ); 11 - универсальная гостиная (50.8 м ); 12 - для хранения инвентаря (22.0 м ); 13 - веранда (23.3 м2)

Жилой дом лавочника ( 5-ти комнатный). Автор Г. Бржозовский. Основные объемно-планировочные показатели:площадь квартиры— 175.5 м ,общая площадь квартиры — 206.5 м , площадь лавки — 67.5 м , площадь подвального этажа - 50.5 м , площадь гаража с производственными помещениями - 53.0 м .

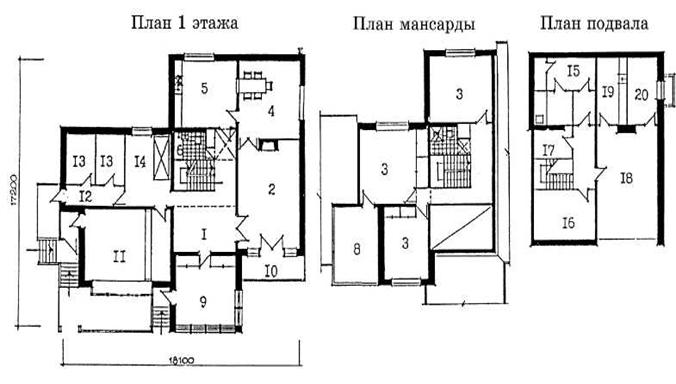

Экспликация помещений: 1 — холл (17.8 м ); 2 — общая комната (32.5 м ); 3 — спальни (22.0,22.0, 16.4 м ); 4 — столовая (23.0 м ); 5 — кухня (22.1 м ); 6 — совмещенный

санузел (4.3 м ); 7 - душевая с унитазом (3.2 м ); 8 - терраса (14.9 м ); 9 - веранда

(23.5 м ); 10-терраса ( 8.0 м ); 11 -торговый зал магазина (31.5 м ); 12 - загрузочная (5.3 м ); 13 — кладовые (6.6 м ); 14 — морозильная камера (16.4 м ); 15 — сауна

с комнатой отдыха (18.3 м ); 16 - кладовая (16.0 м ); 17 - котельная (4.5 м ); 18 - гараж (33.0 м ); 19 - мастерская (10.0 м ); 20 - кладовая (10.0 м )

Жилой дом с торговой лавкой. Индивидуальный проект ЧАПИ 276-90. Основные объемно-планировочные показатели: строительный объем — 980.0 м , площадь застройки - 217.0 м , общая площадь магазина - 76.0 м , общая площадь квартиры — 81.0 м . Основные конструкции и применяемые материалы: фундаменты — сборные бетонные блоки; стены — монолитные (вариант - кирпичные, керамзитовые блоки); перегородки - кирпичные, гипсовые; перекрытия – сборные железобетонные панели; крыша — чердачная; кровля — волнистые асбестоцементные листы

Экспликация помещений: магазин: 1 — торговый зал (46.06 м ); 2 — загрузочная (11.62 м ); 3 — кладовая (11.69 м ); 4 — тамбур (5.76 м ). Помещения квартиры: 5 — общая комната (17.37 м ); 6 — спальня (10.26 м ); 7 — спальня (10.68 м );

8 — кухня (11.7 м ); 9 — передняя (6.1 м ); 10 — коридор (7.1 м ); 11 — веранда (9.4 м )

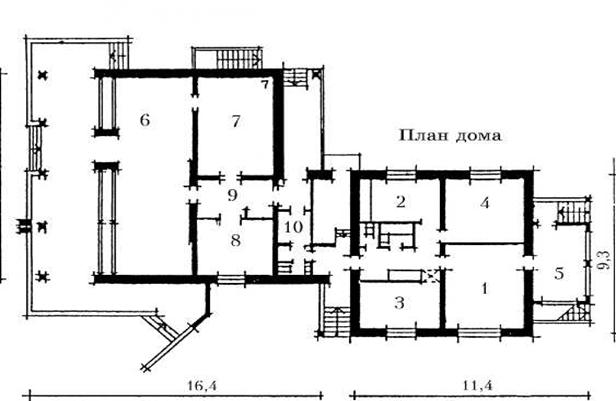

3-х комнатный жилой дом с магазином на 1 рабочее место и чайной на 10 мест.

Арх. №28875.

Основные объемно-планировочные показатели: общая площадь: квартиры —91.7м , чайной — 124.7 м , жилая площадь — 46.1 м , рабочая площадь — 106.8 м , строительный объем — 1440.7 м , площадь застройки — 205.3 м .Основные конструкции и применяемые материалы: фундаменты — ленточные из бетонных блоков; стены несущие — кирпичные; перегородки — кирпичные; перекрытия — сборные железобетонные плиты; кровля — асбестоцементные листы

Экспликация помещений: 1 — вестибюль (4.6 м ); 2 — зал чайной (31.1 м ); 3 — торговый зал (21.2 м ); 4 — кладовая магазина (20.4 м ); 5 — кладовая чайной (12.4 м );

6 — электрощитовая (3.7 м ); 7 — загрузочная (13.3 м ); 8 — общая комната (20.1 м );

9 —спальня(15.5 м ); 10 —спальня (10.4 м ); 11 —кухня (14.4 м ); 12 —лоджия(16.1 м );

13 — веранда (10.1 м ); 14 — кладовая (6.3 м )

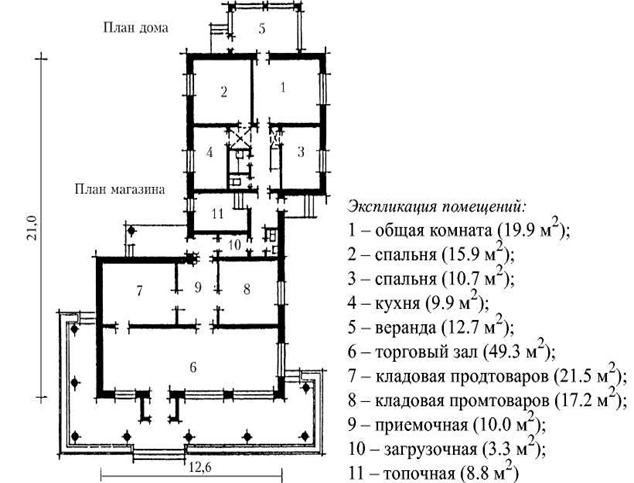

3-х комнатный жилой дом в блоке с магазином на 2 рабочих места.

Арх. №24075.

Основные объемно-планировочные показатели: общая площадь— 131.4 м , жилая площадь — 81.0 м , рабочая площадь — 93.4 м , строительный объем — 606.5 м , площадь застройки —281.3 м . Основные конструкции и применяемые материалы: фундаменты - буронабивные сваи; стены несущие - панели арболитовые; перегородки -гипсобетонные; перекрытия — панели из поризованного арболита; кровля - асбестоцементные цветные листы

План магазина

3-х комнатный жилой дом в блоке с магазином на 2 рабочих места.

Арх. №24123. Основные объемно-планировочные показатели: общая площадь: жилого дома — 91.7 м , магазина-118.9 м , жилая площадь -46.6 м , рабочая площадь - 99.6 м , строительный объем - 766.7 м , площадь застройки - 346.8 м . Основные конструкции и применяемые материалы: фундаменты — мелкозаглубленные из монолитного бетона; стены несущие — керамзитобетонные монолитные; перегородки — керамзито-бетонные монолитные; перекрытия - железобетонные панели; кровля – волнистые цветные асбестоцементные листы

Магазин на 2 рабочих места в блоке с 3-х комнатным жилым домом.

Арх. №29191.

Основные объемно-планировочные показатели: общая площадь: жилого дома — 147.8 м , магазина — 227.2 м , жилая площадь — 44.0 м , рабочая площадь — 227.2 м , строительный объем — 1031.1 м , площадь застройки — 369.8 м . Основные конструкции и применяемые материалы: фундаменты — сборные ленточные из плит и бетонных блоков; стены несущие — газосиликатные блоки с облицовкой керамическим кирпичом; перегородки — керамзитобетонные монолитные; перекрытия — сборные железобетонные плиты; кровля — асбестоцементные листы и профилированный лист

План магазина

Экспликация помещений: 1 — общая комната (18.8 м ); 2 — кухня (9.4 м ); 3 — спальня

(10.4 м ); 4 - спальня (14.8 м ); 5 - веранда (12.8 м ); 6 - торговый зал (48.8 м );

7 — кладовая продтоваров (22.7 м ); 8 — кладовая промтоваров (13.5 м ); 9 — загрузочная

(8.6 м ); 10 — топочная (5.9 м ); 11 — веранды (18.5 м ); 12 — веранды (12.7 м )

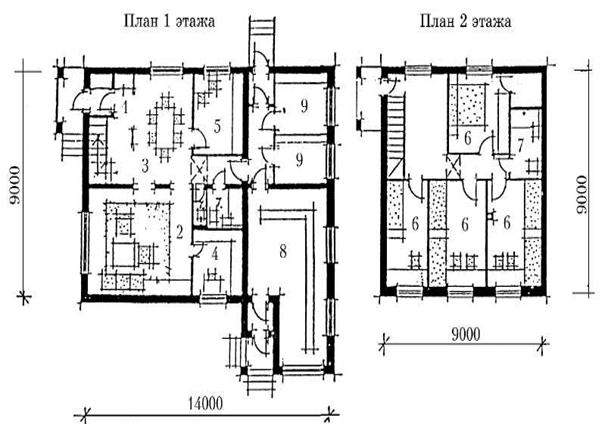

2-х этажный 6-ти комнатный жилой дом со встроенным магазином.

Основные объемно-планировочные показатели: общая площадь — 131.3 м , жилая

площадь - 57.3 м , строительный объем - 378.4 м , площадь застройки -121м

Экспликация помещений: 1 — холл (5.6 м ); 2 — гостиная (28.5 м ); 3 — столовая (18.3 м2); 4 - кабинет (9.6 м2); 5 - кухня (9.9 м2); 6 - спальня (12.3,14.7, 15.2,12.4 м2);

7 - санузел (3.6, 8.9 м ); 8 - торговый зал (29.0 м ); 9 - кладовая (9.1, 7.8 м )

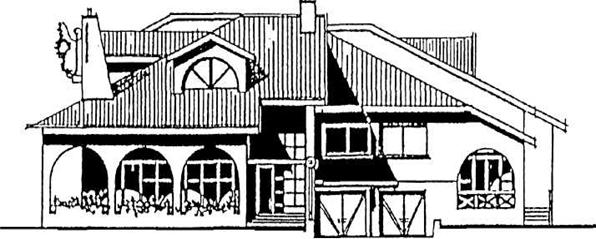

Жилой дом корчмаря ( 5-ти комнатный). Автор Д.Гадыгин.

Основные объемно-планировочные показатели: площадь квартиры— 135.5 м , общая

площадь квартиры — 155.0 м , площадь помещений корчмы с гостевыми комнатами —

191.0 м , площадь подвального этажа — 67.0 м .

Экспликация помещений: 1 — холл (9.6 м ); 2 — общая комната (24.8м ); 3 - кабинет (15.4 м2); 4 - спальни (15.4,15.4, 19.5 м2); 5 - холл (9.0 м2); 6 - кухня-столовая (14.6 м ); 7 — уборная с умывальником (1.4 м ); 8 — совмещенный санузел (4.2 м ); 9 - веранда ( 14.0 м2); 10 - холл (10.5 м2); 11 - обеденный зал (54.3 м ); 12 - бар (9.2 м ); 13 -моечная (10.6 м ); 14-кухня(21.2 м ); 15-заготовочная(10.5 м ); 16-гостевая комната (20.2, 14.8 м ); 17 - игровая (15.4 м ); 18 - банкетное помещение (15.4 м ); 19 - холл (9.2 м ); 20 - продовольственные кладовые (12.8, 9.6 м ); 21 - загрузочная (9.8 м2); 22 - хоз. помещение (15.4 м2); 23 - терраса (44.0 м2); 24 - гараж (46.2 м2)

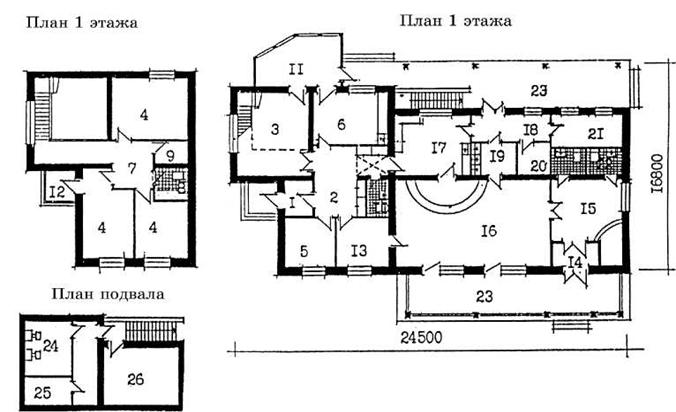

Жилой дом корчмаря ( 6-ти комнатный на 25 мест) со стенами из кирпича.

Автор В.Куваев

Основные объемно-планировочные показатели: площадь квартиры— 135.6 м , общая площадь квартиры — 150.2 м , площадь лавки — 162.6 м , площадь подвального

этажа — 44.5 м .

Экспликация помещений: 1 — тамбур (2.6 м ); 2 — холл (15.2 м ); 3 — общая комната

(25.8 м ); 4 — спальни (12.6, 15.4,10.0 м ); 5 — кабинет (11.0 м ); 6 — кухня-столовая

(17.1 м ); 7 — холл (7.2 м ); 8 — совмещенный санузел (3.6 м ); 9 — кладовая (2.3 м );

10 — уборная с умывальником (2.8 м ); 11 — веранда (14.7 м ); 12 — балкон (4.0 м );

13 — контора (10.2 м ); 14 — тамбур (3.0 м ); 15 — вестибюль (21.4 м ); 16 — обеденный

зал (55.4 м2); 17 - кухня (20.1 м2); 18 - загрузочная (8.0 м2); 19 - мойка (5.9 м2);

20 — подсобное помещение (4.2 м ); 21 — кладовая (11.2 м ); 22 — уборная

с умывальником(3.1, 3.1м); 23— террасы(34.8,45.0 м ); 24 — котельная(10.9 м );

25 — электрощитовая (7.3 м ); 26 — погреб (20.0 м )
