А.Н. Асаул, Ю.Н. Казаков, Н.И. Пасяда, И.В. Денисова
Теория и практика малоэтажного жилищного строительства в России
Под ред. д.э.н., проф. А. Н. Асаула. — СПб.: «Гуманистика», 2005. — 563с.

Глава 3. Перспективные проекты индивидуальных жилых домов


3.3. Крупнопанельные дома

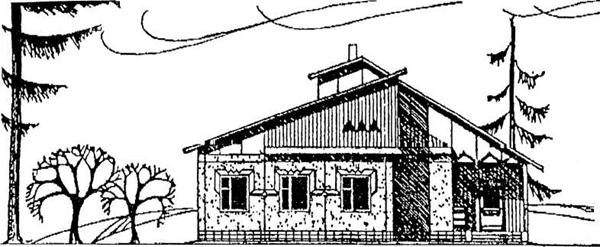

Одноэтажный одноквартирный четырехкомнатный жилой дом.

Зональный типовой проект ЧАПП 303 — 91.

Основные объемно-планировочные показатели: общая площадь— 106.67 м , жилая площадь — 66.15 м , строительный объем — 745.69 м , площадь застройки — 100.40 м . Основные конструкции и применяемые материалы: фундаменты — свайные бурона-бивные; стены несущие — сборные керамзитобетонные панели; перегородки — кирпич, сборные ж. б. панели; перекрытия — сборные железобетонные панели; крыша — чердачная; кровля — "Ондулин"

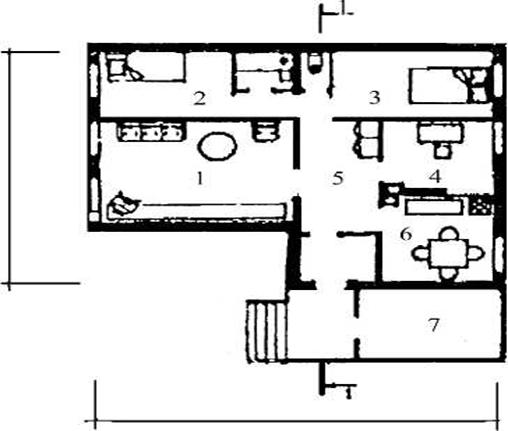

План на отм. 0,000

Экспликация помещений: 1 — общая комната (24.46 м ); 2 — спальня (10.66 м );

3 - спальня (13.01 м ); 4 - кабинет (10.07 м ); 5 - прихожая (11.09 м );

6 — кухня (11.69 м ); 7 — веранда (12.37 м )

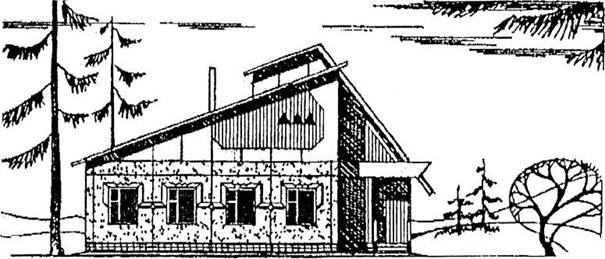

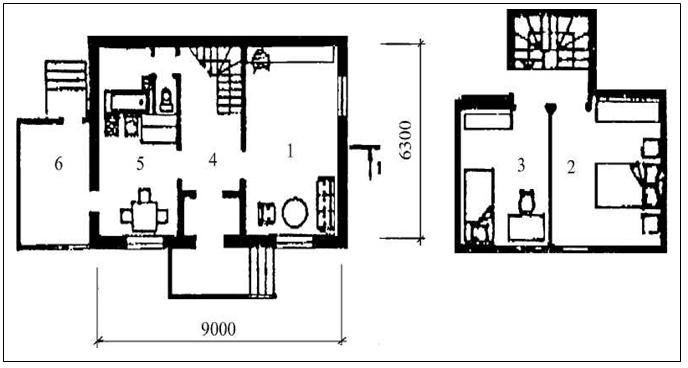

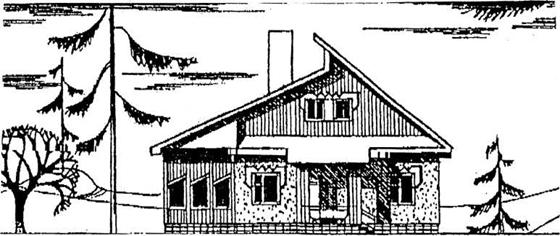

Мансардный одноквартирный трехкомнатный жилой дом.

Индивидуальный проект ЧАПП 286 - 91. Основные объемно-планировочные показатели: общая площадь — 85.9 м , жилая площадь - 73.2 м , строительный объем - 461 м , площадь застройки - 66.3 м . Основные конструкции и применяемые материалы: фундаменты — сборные бетонные блоки; стены — сборные керамзитобетонные панели; перегородки — кирпич, сборные ж. б. панели; перекрытия - сборные железобетонные панели; крыша — чердачная; кровля — "Ондулин"

Экспликация помещений: 1 - общая комната (20.9 м ); 2 - спальня (13.1м); 3 - спальня (9.7 м ); 4 - прихожая (10.7 м ); 5 - кухня (10.8 м ); 6 - веранда (10.0 м )

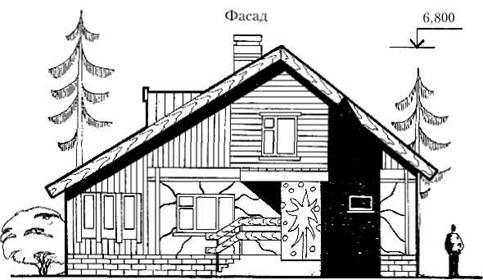

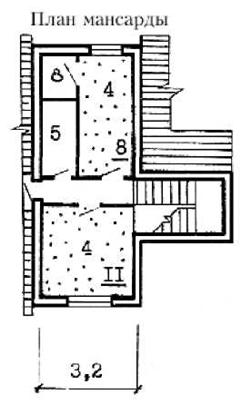

Одноквартирный мансардный 4-комнатный жилой дом.

Основные объемно-планировочные показатели: общая площадь — 86 м , жилая

площадь — 51м, строительный объем — 429 м , площадь застройки —101м . Основные

конструкции и применяемые материалы: фундаменты — ленточный, сборный; стены наружные — однослойные керамзитобетонные панели; стены внутренние — сборные

ж/б панели; перекрытие— сборные ж/б панели; покрытие — чердачное; кровля — оцинкованная сталь

Экспликация помещений: 1 — передняя; 2 — общая комната; 3 — кухня;

4 — спальня; 5 — уборная (2 м); 6 — ванная (6 м ); 7 — веранда;

8 — подсобные помещения (3; 2 м )

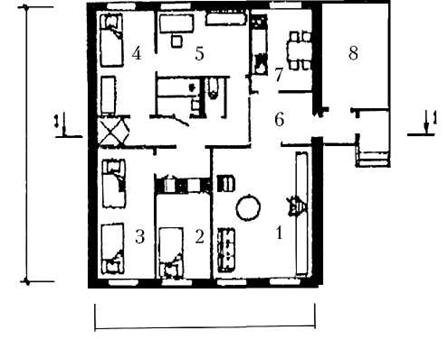

Одноэтажный одноквартирный пятикомнатный жилой дом.

Зональный типовой проект ЧАПП 304-91. 2 Основные объемно-планировочные показатели: общая площадь— 141.47 м , жилая

площадь — 105.24 м , строительный объем — 640.60 м , площадь застройки — 147.42 м .

Основные конструкции и применяемые материалы: фундаменты — свайные бурона-бивные; стены несущие - сборные керамзитобетонные панели; перегородки - кирпич, сборные ж. б. панели; перекрытия - сборные железобетонные панели; крыша -

чердачная; кровля — "Rannila"

План на отм. 0,000

Экспликация помещений: 1 — общая комната (23.03 м ); 2 — спальня (9.03 м );

3 - спальня (14.07 м ); 4 - спальня (11.80 м ); 5 - кабинет (11.33 м ); 5 - прихожая (5.98 м2); 6 - кухня (9.14 м2); 7 - веранда (12.95 м2)

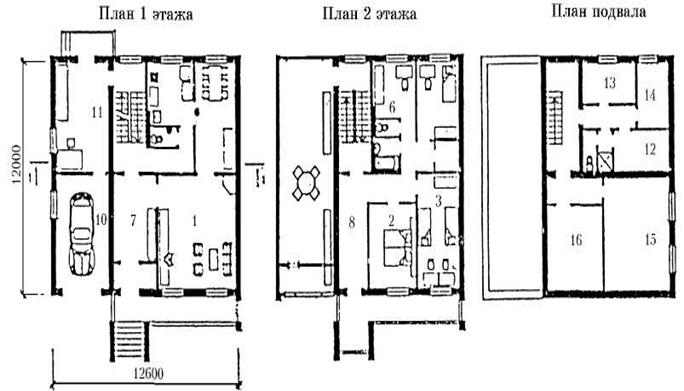

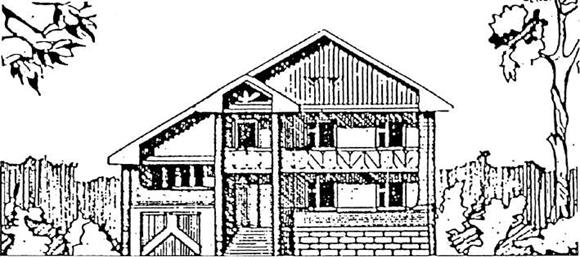

Двухэтажный пятикомнатный жилой дом.

Основные объемно-планировочные показатели: общая площадь — 328 м , жилая

площадь — 82 м , строительный объем — 1390 м , площадь застройки — 175 м . Основные конструкции и применяемые материалы: фундаменты — сборные бетонные блоки; стены — керамзитобетонные панели, кирпич; перегородки — сборные панели; перекрытия — сборные железобетонные панели; крыша — чердачная;

кровля - черепица

Экспликация помещений: 1 — общая комната (32.0 м ); 2 — спальня (10.0 м ); 3 — спальня (19.0 м ); 4 — спальня (13.0 м ); 5 — кабинет (9.0 м ); 6 — кухня-столовая (23.0 м ); 7 — прихожая (10.0 м ); 8 — холл (10.0 м ); 9 — веранда (12.0 м ); 10 — гараж

(15 м ); 11 - мастерская (18.0 м ); 12 - сауна (8.0 м ); 13 - комната отдыха (5.0 м );

14 — постирочная (8.0 м ); 15 — кладовая (24.0 м ); 16 — погреб (17.0 м )

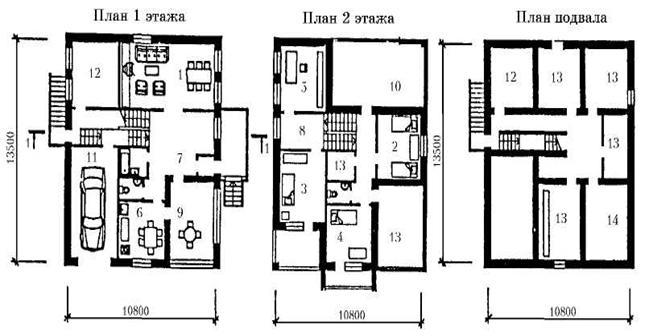

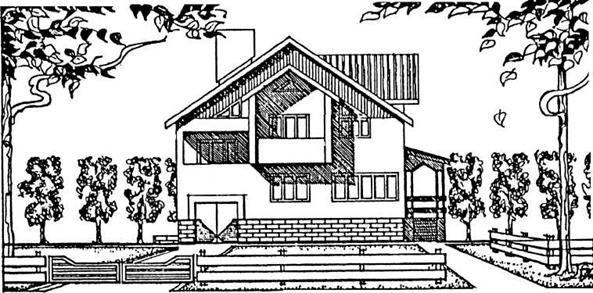

Двухэтажный пятикомнатный жилой дом. Зональный типовой проект. Основные объемно-планировочные показатели: общая площадь —301 м , жилая

площадь — 81м, строительный объем — 1124 м , площадь застройки — 170 м .

Основные конструкции и применяемые материалы: фундаменты — свайные бурона-

бивные; стены несущие — сборные керамзитобетонные панели; перегородки —

кирпич, сборные ж. б. панели; перекрытия — сборные железобетонные панели;

крыша — чердачная; кровля — асбестоцементные листы

Экспликация помещений: 1 — общая комната (28.0 м ); 2 — спальня (15.2 м );

3 — спальня(14.0 м ); 4 —спальня (12.0м ); 5 —кабинет(15.5 м ); 6 —кухня(12.1 м );

7 - прихожая (17.2 м ); 8 - холл (8.3 м ); 9 - веранда (12.95 м ); 10 - терраса (28.0 м );

11—гараж(19.3 м ); 12 —топочная(13.6 м ); 13 —кладовая(57.5 м ); 14-погреб (15.0 м2)

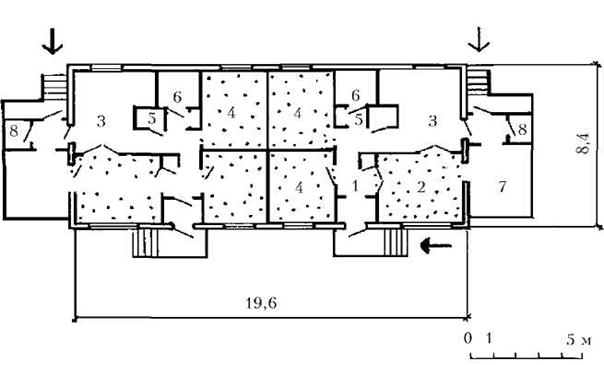

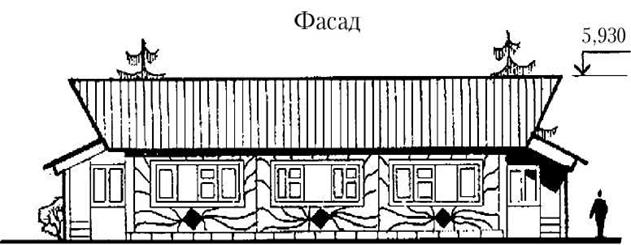

Двухквартирный одноэтажный 3-комнатный жилой дом.

Основные объемно-планировочные показатели: общая площадь— 133 м , жилая пло-щадь — 66 м, строительный объем — 481 м , площадь застройки — 198 м . Основные конструкции и применяемые материалы: фундаменты — свайные буронабивные; стены наружние — однослойные легкобетонные панели; стены внутренние — ж/б

плиты; перекрытия — железобетонные плиты; покрытие — чердачное; кровля — сталь

Экспликация помещений: 1 — передняя (9 м ); 2 — общая комната (21 м );

3 — спальня (12; 8 м ); 4 — кухня (6 м ); 5 — ванная (4 м); 6 — уборная (1,5 м );

7 — сушилка и подсобные помещения; 8 — веранда (12 м)

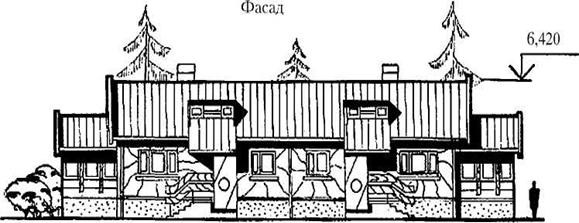

Двухквартирный одноэтажный 3-комнатный жилой дом.

Основные объемно-планировочные показатели: общая площадь— 171 м , жилая

площадь — 102 м , строительный объем — 854 м , площадь застройки — 199 м .

Основные конструкции и применяемые материалы: фундаменты — ленточный;

стены наружные — однослойные керамзитобетонные панели; стены внутренние -

сборные ж/б панели; перекрытия — сборные железобетонные панели;

покрытие — чердачное; кровля — профнастил, алюминий

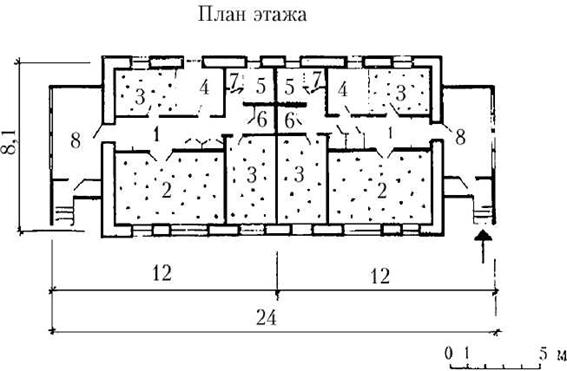

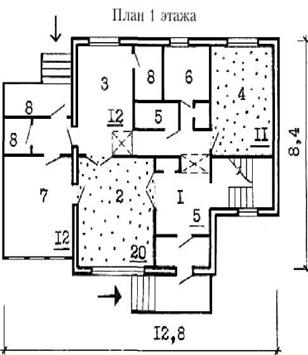

План 1 этажа

Экспликация помещений: 1 — передняя (3 м ); 2 — общая комната (18 м );

3 — кухня (13 м ); 4 — спальня (12; 13 м ); 5 — уборная (3 м ); 6 — ванная (6 м ); 7 — веранда (12 м ); 8 — подсобные помещения

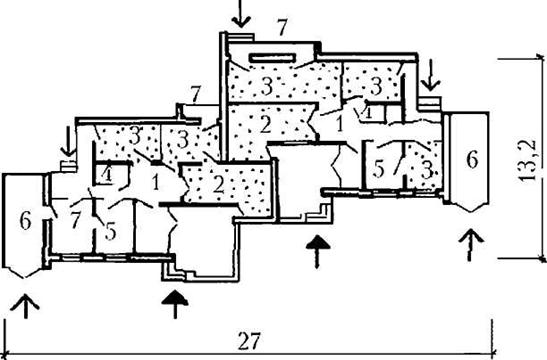

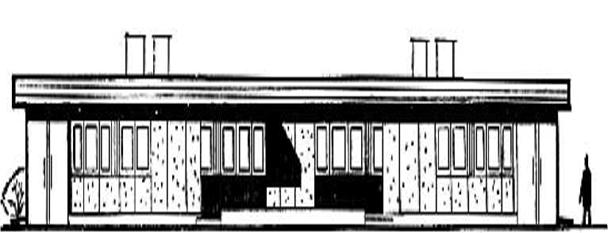

Двухквартирный одноэтажный 4-комнатный жилой дом.

Основные объемно-планировочные показатели: общая площадь — 140 м , жилая площадь — 94 м , строительный объем — 730 м , площадь застройки — 152 м . Основные

конструкции и применяемые материалы: фундамент — ленточный бутобетонный;

стены наружние и внутренние — железобетонные панели; перегородки — ячеистобе-

тонные; покрытие — плоские ж/б панели; кровля — рулонная 4-слойная

Экспликация помещений: 1 — передняя (9 м ); 2 — общая комната (18 м );

3 — спальня (9; 11; 13 м ); 4 — санузел (5 м ); 5 — кухня (9 м); 6 — гараж (18 м );

7 — мастерская (9 м)

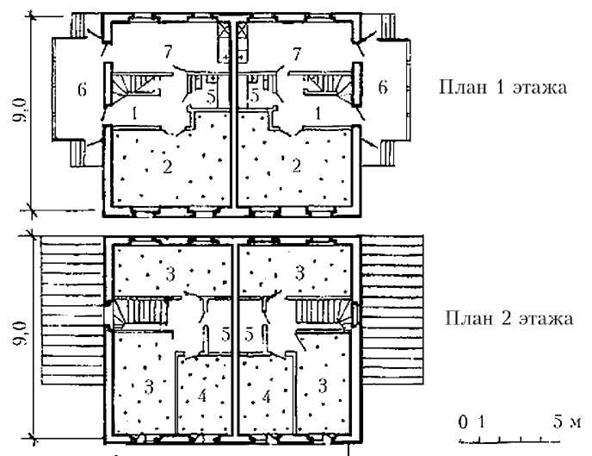

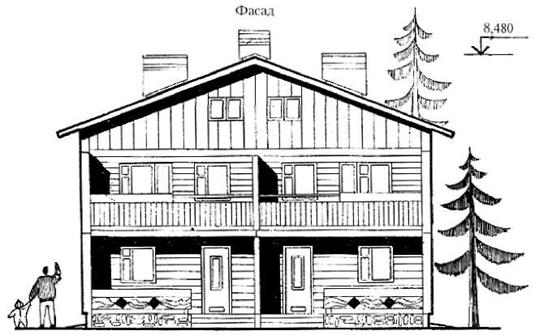

Двухквартирный двухэтажный 4-комнатный жилой дом.

Основные объемно-планировочные показатели: общая площадь— 165 м , жилая пло-

щадь — 102 м , строительный объем — 635 м , площадь застройки — 111 м . Основные

конструкции и применяемые материалы: фундамент — свайный буронабивной;

стены наружные — однослойные керамзитобетонные панели; стены внутренние —

ж/б панели; перекрытие — ж/б панели; покрытие — чердачное; кровля — черепица

Экспликация помещений: 1 — передняя (9 м ); 2 — общая комната (18м ); 3 — спальня

(9; 11; 13 м ); 4 - кухня (9 м ); 5 - уборная (1,5 м ); 6 - гигиеническая

комната (5 м ); 7 — гараж (7 м ); 8 — терраса (7 м)

Двухквартирный двухэтажный 8-комнатный особняк.

Основные объемно-планировочные показатели: общая площадь— 168 м , жилая площадь — 110м , строительный объем — 712 м , площадь застройки — 140 м . Основные конструкции и применяемые материалы: фундамент — сплошная плита; стены наружние — сборные ж/б панели; перекрытие — объемные блоки; покрытие — чердачное; кровля — оцинкованная сталь

X

Экспликация помещений: 1 — передняя (6 м ); 2 — общая комната (19 м ); 3 — спальня

(12; 14 м ); 4 — творческая мастерская (10 м ); 5 — гигиеническая комната (4; 2 м);

6 — веранда (11м ); 7 — кухня (14 м )
