А.Н. Асаул, Ю.Н. Казаков, Н.И. Пасяда, И.В. Денисова
Теория и практика малоэтажного жилищного строительства в России
Под ред. д.э.н., проф. А. Н. Асаула. — СПб.: «Гуманистика», 2005. — 563с.

Глава 3. Перспективные проекты индивидуальных жилых домов


3.4. Дома из древесины

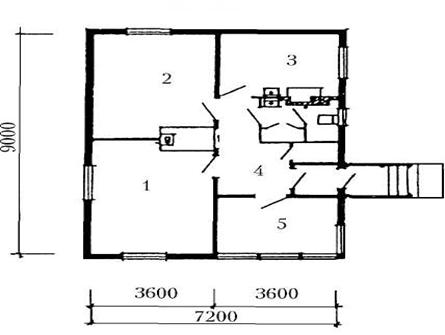

Двухкомнатный жилой дом. Типовой проект 186-115-120.83.

Основные объемно-планировочные показатели: общая площадь — 49.1 м , жилая

площадь - 29.4 м , строительный объем - 65 м , площадь летних помещений - 7.8 м2.

Основные конструкции и применяемые материалы: фундамент — монолитный,

ленточный; стены - брусчатые; перегородки - деревянные; перекрытие -

деревянное; кровля - "Ондулин"

План этажа

Экспликация помещений: 1 - гостиная (15.9 м ); 2 - спальня (13.5 м2); 3 - кухня (7.9 м2); 4 - прихожая (4.6 м2); 5 - веранда (7.8 м2)

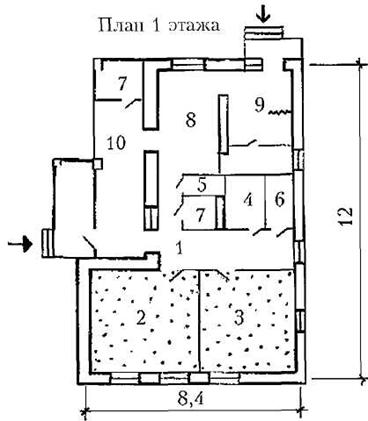

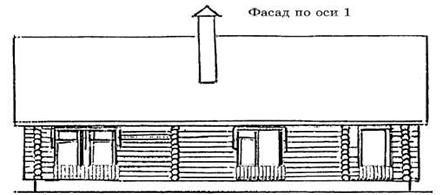

Одноквартирный одноэтажный 2-комнатный жилой дом.

Основные объемно-планировочные показатели: общая площадь — 65 м , жилая площадь — 32 м , строительный объем — 311м , площадь застройки — 111 м . Основные конструкции и применяемые материалы: фундамент — бутобетонный; стены — бревенчатые рубленные; перекрытие — по деревянным балкам; покрытие — чердачное;

кровля - рубероид

Экспликация помещений: 1 - передняя (7 м ); 2 - общая комната (19 м ); 3 - спальня

(13 м ); 4 - ванная (4 м ); 5 - уборная (1м); 6 - сушилка; 7 - подсобные помещения (3; 1 м2); 8 - кухня (9 м2); 9 - хозпомещения (10 м2); 10 - терраса (13 м2)

Жилой дом тип 1 из бруса.

Основные объемно-планировочные показатели: общая площадь — 270.6 м , жилая площадь — 143.7 м , площадь застройки — 102 м . Основные конструкции и применяемые материалы: фундамент - сборные бетонные блоки; стены - из деревянного бруса 150 х150 мм; перегородки — деревянные; перекрытия — деревянные; кровля — из оцинкованного железа по деревянным стропилам

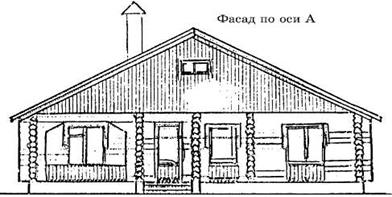

Одноквартирный трехкомнатный жилой дом из оцилиндрованных бревен.

Изготовитель: Суслонгерский лесокомбинат Республики Марий Эл.


Основные объемно-планировочные показатели: общая 2 площадь — 104.50 м , жилая площадь — 43 м , строительный объем — 642.60 м , площадь застройки — 133.08 м .

Основные конструкции и применяемые материалы: стены

—из бревен диаметром 22 см; перегородки — щитовые; чердачные перекрытия — деревянны балки с подшивкой доской; кровля — волнистые асбестоцементные листы; полы

—дощатые по деревянным лагам

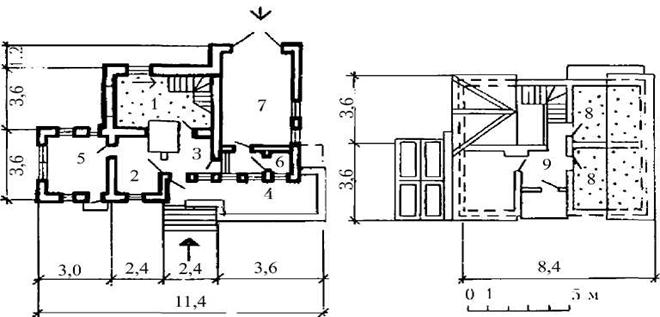

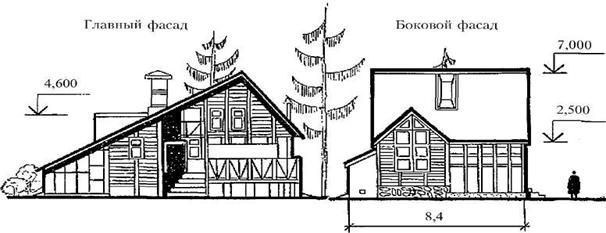

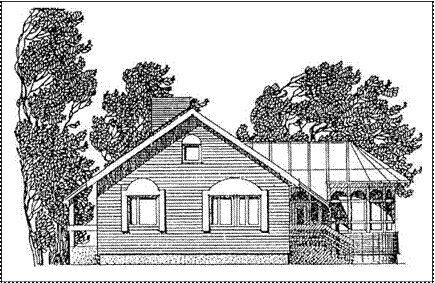

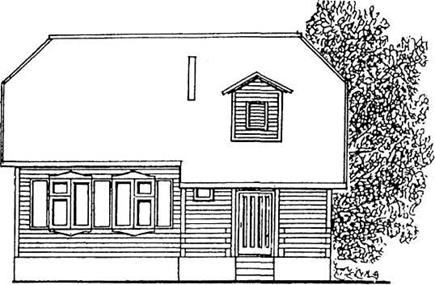

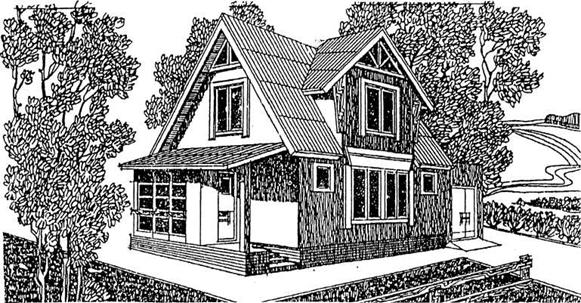

Одноквартирный мансардный 3-комнатный жилой дом.

Основные объемно-планировочные показатели: общая площадь — 90 м , жилая площадь — 38м, строительный объем — 356 м , площадь застройки — 82 м . Основные конструкции и применяемые материалы: фундамент — сборный блочный; стены —

деревянно-каркасной конструкции с минватой; перекрытие — по деревянным балкам; покрытие — чердачное; кровля — оцинкованная сталь

Экспликация помещений: 1 — общая комната (16 м ); 2 — кухня (7 м ); 3 — передняя

(5 м ); 4 - терраса (11 м ); 5 - теплица (9 м); 6 - уборная (1 м ); 7 - гараж (19 м ); 8 — спальня (по 11 м ); 9 — холл (5 м)

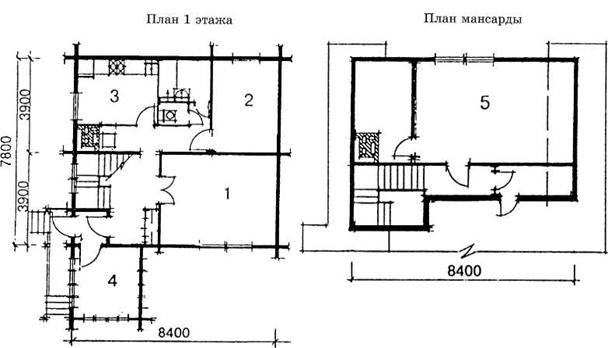

Трехкомнатный мансардный жилой дом. Типовой проект 146-214-10.87. Основные объемно-планировочные показатели: общая площадь — 77.6 м , жилая пло-щадь — 46.4 м , строительный объем — 331 м , площадь застройки — 85.6 м . Основные конструкции и применяемые материалы: стены — брусчатые; водоснабжение — от внешней сети; канализация — во внешнюю сеть; отопление и горячее водоснабжение — автономные от котла; газоснабжение — от баллонов со сжиженным газом

Экспликация помещений: 1 — гостиная (17.8 м ); 2 — спальня (9.9 м ); 3 — кухня (8.8 м ); 4 — веранда (8.0 м ); 5 — спальня ( 18.7 м )

Трехкомнатный жилой дом. Типовой проект 146-115-217.90. Основные объемно-планировочные показатели: общая площадь — 76.9 м , жилая пло-щадь - 46.7 м , строительный объем - 324 м , площадь застройки - 82.4 м . Основные конструкции и применяемые материалы: стены — брусчатые; водоснабжение — от внешней сети; канализация - во внешнюю сеть; отопление и горячее водоснабжение — от поселковых сетей

План этажа

Экспликация помещений: 1 — гостиная (16.7 м ); 2 — кухня (7.9 м );

3 — столовая (8.7 м ); 4 — спальня (12.3 м ); 5 — спальня (9.0 м );

6 -терраса (10.2 м ); 7-прихожая ( 11.8 м )

Одноэтажный трехкомнатный жилой дом. Архитектор Никифоров В.Н. Основные объемно-планировочные показатели:общая площадь — 105.7 м , жилая площадь — 44.8 м , строительный объем — 295 м , площадь застройки —114м .Основные конструкции и применяемые материалы: стены дома — деревянный каркас с облицовкой кирпичом; перегородки — кирпичные; перекрытия — железобетонные; кровля

— металлическая.

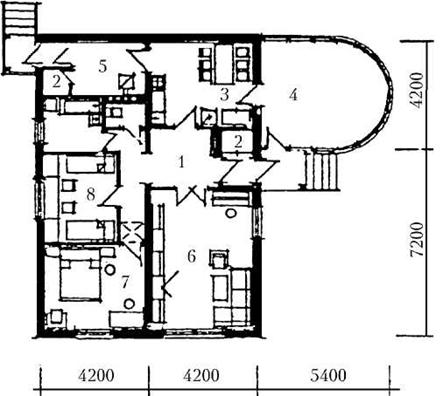

Экспликация помещений: 1 — прихожая (6.2 м ); 2 — кладовые (2.2 м );

3 — кухня-столовая (13.3м);4 — веранда (18.5 м); 5— хозяйственное помещение

(6.2 м ); 6 - гостиная (22.1 м ); 7 - спальня родителей (12.5 м ); 8 – спальня детская (10.2 м ).

Проект предназначен для применения в районах со средней температурой наиболее холодной пятидневки -30 -40 °С

3-х комнатный садовый дом с гаражом. Архитектор: Шишков И. Н. Основные объемно-планировочные показатели:общая площадь — 103.0 м , жилая

площадь — 46 м , строительный объем — 472 м , площадь застройки —119м . Основные конструкции и применяемые материалы: фундамент — сборный, ленточный; стены дома — каркасные с обшивкой; перегородки — кирпичные; перекрытия — железобетонные; кровля — металлическая

Экспликация помещений: 1 — веранда (12.8 м );2 — прихожая (8.6 м ); 3 — гостиная

(19.0 м ); 4 — спальня родителей (14.5 м ); 5 — кухня-столовая (11.7 м ); 6 — гараж-

мастерская (18.6 м ); 7 — холл (8.6 м ); 8 — спальня детская (12.5 м )

Проект предназначен для применения в районах со средней температурой наиболее холодной пятидневки -30 -40 °С.

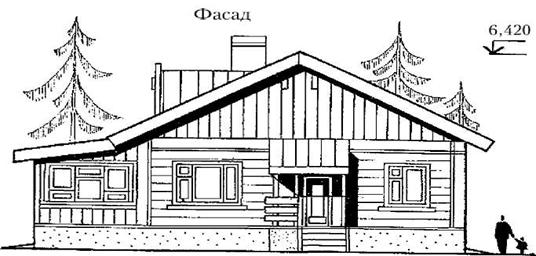

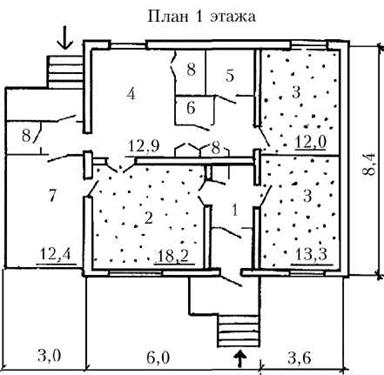

Одноквартирный одноэтажный 3-комнатный жилой дом.

Основные объемно-планировочные показатели: общая площадь — 73 м , жилая

площадь - 43 м , строительный объем - 353 м , площадь застройки - 109 м . Основные

конструкции и применяемые материалы: фундамент — сборный, ленточный; стены

наружные и внутренние — брус; перекрытия — по балкам; покрытие — чердачное;

кровля — металлическая

Экспликация помещений: 1 —передняя; 2 — общая комната; 3 — спальня; 4 — кухня; 5 — гигиеническая комната; 6 — туалет; 7 — гараж; 8 — подсобные помещения

Одноквартирный мансардный 4-комнатный коттедж.

Основные объемно-планировочные показатели: общая площадь— 103 м , жилая

площадь — 55 м , строительный объем — 360 м , площадь застройки —131м . Основные

конструкции и применяемые материалы: фундамент — столбчатый бутобетонный;

стены наружные и внутренние — оцилиндрованные бревна "Хонка"; перекрытия —

деревянные щиты; покрытие — чердачное; кровля — профнастил, аллюминий

4-комнатный жилой дом.

Основные объемно-планировочные показатели: общая площадь — 97 м , жилая

площадь - 55 м , строительный объем - 264 м , площадь застройки -117м . Основные

конструкции и применяемые материалы: фундамент — бутобетонный; стены —

легкие деревянные панели "Сэндвич"; перекрытия - по деревянным балкам;

покрытие — чердачное; кровля — черепица

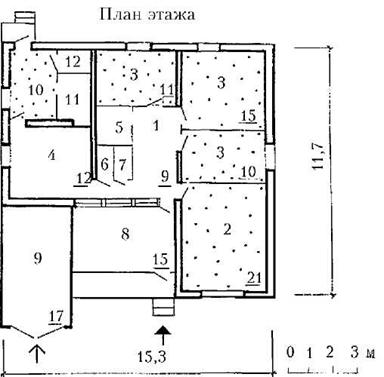

Экспликация помещений: 1 — передняя; 2 — общая комната; 3 — спальня; 4 — кухня;

5 — ванная (2 м); 6 — уборная (1м); 7 — сушилка (1 м ); 8 — терраса; 9 — гараж; 10 - мастерская; 11, 12 - котельная и склад

4-комнатный индивидуальный жилой дом.

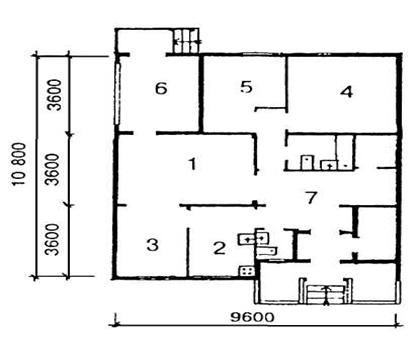

Экспликация помещений: 1 — веранда (15.0 м ); 2 — тамбур (2.2 м ); 3 — прихожая (11.1 м ); 4-спальня 1 (15.3 м ); 5-спальня 2 (15.2 м ); 6 — ванная (5.8 м ); 7 — туалет (4.1 м ); 8 — общая комната (26.4 м ); 9 - спальня 3 (9.6 м ); 10 - кухня (10.4 м );11 — кладовая (2.5 м )

Экспликация помещений: 1 — веранда; 2 - туалет, душевая; 3 - сауна;

4 — гараж; 5 — котельная; 6 - инвертарная; 7 - хозяйств, кухня; 8 — кладовая продуктов

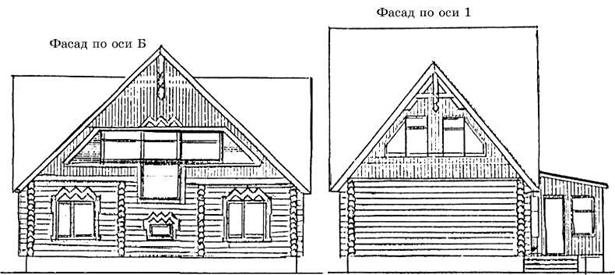

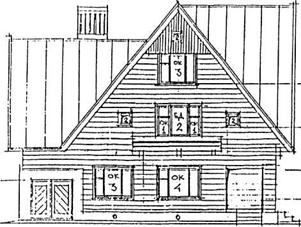

Мансардный четырехкомнатный жилой дом из оцилиндрованных бревен.

Изготовитель: Суслонгерский лесокомбинат Республики Марий Эл.

Основные объемно-планировочные показатели: общая площадь — 99.43 м , жилая

площадь — 55.33 м , строительный объем — 270 м , площадь застройки — 60.12 м .

Основные конструкции и применяемые материалы: фундамент — сборный, ленточный; стены — из бревен диаметр 22 см; перегородки — деревянные; полы — дощатые по деревянным настилам; кровля — волнистые асбестоцементные листы

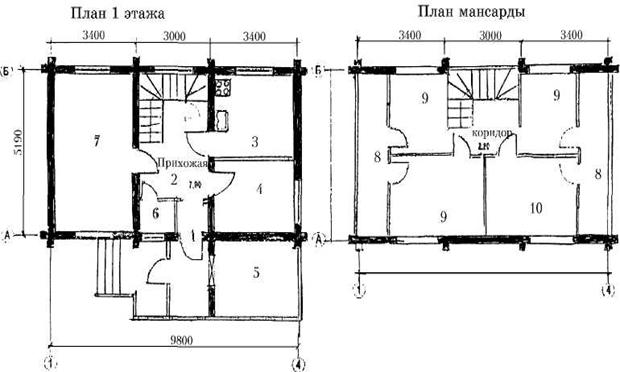

Экспликация помещений: 1 — тамбур (1.4 м ); 2 — прихожая (7.8 м ); 3 — кухня

(9.36 м ); 4 — спальня 1 (7.95 м ); 5 — веранда (13.28 м ); 6 — кладовая (1.6 м );

7 — общая комната (17.5 м ); 8 — лоджия ( 6.4 м ); 9 — спальня 2 (9.8 м ); 10 — спальня 3 (8.8 м )

4-х комнатный садовый дом с гаражом. Архитектор: Шишков И. Н. Основные объемно-планировочные показатели:общая площадь — 126.2 м , жилая площадь - 58.8 м , строительный объем - 547.6 м , площадь застройки -151м .Основные конструкции и применяемые материалы: фундамент — сборный, ленточный; стены дома — каркасные с обшивкой; перегородки — кирпичные; перекрытия — железобетонные; кровля — металлическая

Экспликация помещений: 1 — веранда (12.8 м ); 2 — прихожая (8.6 м ); 3 — гостиная

(19.0 м ); 4 - спальня родителей (14.5 м ); 5 - кухня-столовая (11.7 м ); 6 - топоч-

ная (10.4 м ); 7 - гараж-мастерская (18.1 м ); 8 - холл (8.6 м ); 9 - спальня детская (12.5 м ); 10 — спальня гостевая (12.8 м ).

Проект предназначен для применения в районах со средней температурой наиболее холодной пятидневки -30 -40 °С

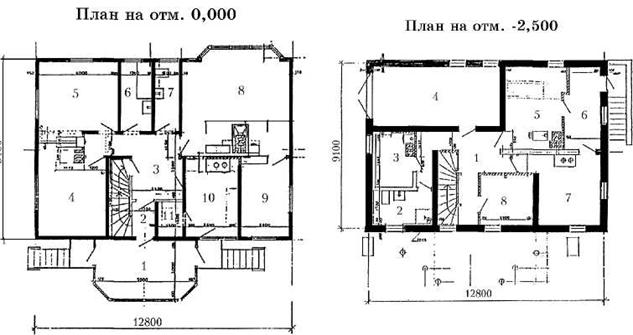

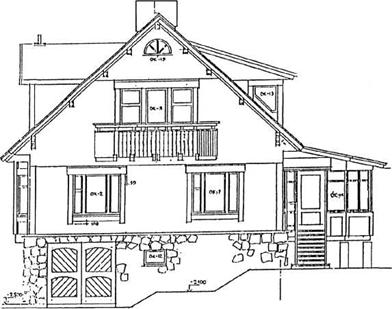

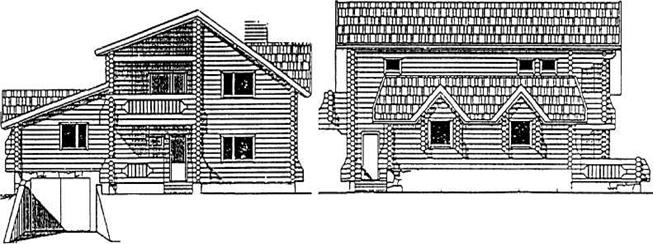

Шестикомнатный мансардный жилой дом. Стены из оцилиндрованных брусьев.

Основные объемно-планировочные показатели: общая площадь — 238.78 м (без под-вала), общая площадь - 397.07 м (с подвалом), жилая площадь - 132.34 м , строительный объем — 1051 м , площадь застройки — 150 м . Основные конструкции и применяемые материалы: фундамент — сборный, ленточный; стены дома — оцилиндрован-ные бревна; перегородки — деревянные; перекрытия — деревянные; кровля — металлическая
