А.Н. Асаул, Ю.Н. Казаков, Н.И. Пасяда, И.В. Денисова
Теория и практика малоэтажного жилищного строительства в России
Под ред. д.э.н., проф. А. Н. Асаула. — СПб.: «Гуманистика», 2005. — 563с.

Глава 1. Основы проектирования традиционных индивидуальных жилых домов


1.3. Конструктивные решения многослойных стен малоэтажных домов

В настоящее время наряду со стенами из кирпича и дерева, все чаще применяются технологии изготовления монолитных домов, в том числе и при помощи несъемной пенополистирольной опалубки, трехслойная конструкция с утеплителем посередине: между несущей стеной из кирпича или крупноформатных блоков и внешним слоем облицовочного кирпича создается прослойка из пенопласта. По теплоизоляционным свойствам такая система толщиной 35-40 см аналогична метровой кирпичной стене.

Востребованы технологии с применением крупноформатных блоков из пенобетона, газобетона и других модифицированных бетонов. Они обладают хорошими теплофизическими параметрами и рядом технологических преимуществ, но при строительстве элитного жилья все же не так востребованы. Для индивидуального жилищного строительства, возможно, очень перспективным штучным материалом следует считать крупноформатные блоки из поризованной керамики. Но сейчас в России их производит только одно предприятие: Санкт-Петербургская "Победа-Кнауф". Этот материал обладает уникальными характеристиками, он совмещает в себе эстетические и экологические свойства качественного керамического кирпича и технологичность крупноформатных блоков.

Строятся и сборные дома из сэндвич панелей на основе деревянного каркаса. Эти технологии могли бы решить очень многие проблемы в индивидуальном массовом строительстве, если бы удалось снизить цену их производства до 300-400 долларов за метр . Но все же, как правило, подобные здания стоят намного больше.

Традиционным материалом для России всегда являлось дерево. По-прежнему основными стеновыми материалами на сегодня остаются кирпич (до 50%) и древесина (около 30%).

В деревянном домостроении применяются в основном три известные архитектурно-строительные системы: домостроение из массивной древесины, каркасное и панельное домостроение. Как полагают специалисты, структура деревянного домостроения на ближайшие 10-15 лет (по оптимистичному прогнозу) будет выглядеть следующим образом: домостроение из массивной древесины — 35-40%, панельное деревянное домостроение — 30-35%, каркасное деревянное домостроение — 25-30%.

В общей стоимости стройматериалов для индивидуального дома деревянные детали и конструкции (стены, окна, двери, полы, перекрытия, крыша) составляют в зависимости от вида стен (кирпич или брус, бревно) от 40% до 75%. Поэтому малоэтажное жилищное строительство часто называют деревянным домостроением.

В существующей по России в настоящее время структуре продукции деревянного домостроения по конструктивным типам домов наибольший удельный вес занимают дома панельной конструкции — 70%, брусчатые и бревенчатые — 26%, каркасные — 4%. [31]

Санкт-Петербург в этом плане имеет особый статус. Даже по сравнению с Москвой в Северо-западном регионе предпочтение отдается брусчато-бре-венчатым конструкциям. Объясняется это как наличием ресурса для подобного домостроения, так и эстетическими предпочтениями.

По мнению петербургских домостроителей, специализирующихся на дереве, этот рынок всегда имел положительную динамику. Особый рост был замечен в 2000-2003 годах. В этот период строительство деревянных домов приобрело более профессиональный характер. Компании, занимающиеся этим бизнесом, обрели достойную репутацию, а клиенты перестали ориентироваться на условную цену дома, отдавая предпочтение качеству.

Специалисты полагают, что рост рынка деревянного домостроения Петербургского региона с 2000 года составил не менее 30%. Если раньше основной тип деревянных домов был ориентирован на временное проживание (дачи и летние коттеджи), то теперь существенная доля клиентов предпочитает строить деревянный дом в непосредственной близости от города для постоянного проживания.

При разработке коструктивных решений приняты следующие характеристики основных строительных материалов и утеплителей:

- кирпич керамический пустотный М75, М100 (ГОСТ 530-90) плотностью 1400 кг/ м с коэффициентом теплопроводности 0,64 Вт/ м°С;

- сплошные блоки из ячеистого бетона у =600 кг/ м , с коэффициентом теплопроводности — 0,26 Вт/ м°С;

- пустотные блоки из керамзитобетона на керамзитовом песке g= 1000 кг/ м , с коэффициентом теплопроводности 0,4 Вт/ м° С;

- пустотные блоки из бетона на природных заполнителях у = 2400 кг/м с коэффициентом теплопроводности — 1,86 Вт/ м° С;

- плиты древесно-волокнистые и древесно-стружечные у = 1000 кг/ м с коэффициентом теплопроводности — 0,29 Вт/ м° С для наружной обшивки;

- плиты древесно-волокнистые и древесно-стружечные у = 600 кг/м с коэффициентом теплопроводности — 0,23 Вт/ м° С для внутренней обшивки;

- фанера клееная у = 600 кг/ м с коэффициентом теплопроводности— 0,18 Вт/м°С;

- плиты минераловатные повышенной жесткости «Роквул», «Изомат», «Парок» с р =130-142 кг/ м3 и Х= 0,036-0,042 Вт/ м°К;

- плиты минераловатные полужесткие и для сухих систем утепления и колодцевой кладки из мелкоштучных материалов с р = 30-34 кг/ м и X = 0,36 Вт/ мК.

Плиты пенополистирольные «ТИГИ-КНАУФ» по ГОСТ15588-86 с антипиреном:

- М 15 у=15 кг/м3 X = 0,042 Вт/ мК;

- М 25 у =25 кг/м3 X = 0,039 Вт/ мК;

- М 35 у =15 кг/ м3 X = 0,037 Вт/ мК.

Конструктивные решения многослойных стен разработаны для жилых зданий, строительство которых будет осуществляться в климатических районах с количеством градусо-суток отопительного периода (ГСОП) 6000.

В зависимости от типа ограждающей конструкции может быть принята следующая этажность зданий:

- кирпичные стены с наружным утеплением толщиной 120 мм в стальном каркасе и толщиной 250 мм без стального каркаса — для 1-2-х этажных домов с мансардой;

- деревянные стены из бруса с наружным утеплением — для 1-2-х этажных домов с мансардой;

- 3-х слойные кирпичные стены с жесткими связями при толщине внутреннего слоя —120 мм — для одноэтажных домов, толщиной 250 мм — для 2-4-х этажных домов (с засыпным утеплителем — для 2-х этажных домов);

- 3-х слойные кирпичные стены с гибкими связями с плитным и засыпным утеплителем для жилых зданий высотой до 2-х этажей с мансардами. Кладку 3-х слойных кирпичных стен с жесткими и гибкими связями выполнять в строгом соответствии с указанием альбома «Технические решения теплоэффективных кирпичных наружных стен жилых зданий» с ГСОП-8000 НТК Центра Минстроя РФ;

- колодцевые кладки из щелевых камней и ячеисто-бетонных блоков с гибкими связями при толщине несущего слоя 190 мм (при щелевых камнях) и 200 мм (при ячеисто-бетонных блоках) — для одноэтажных домов с мансардой, а с несущим слоем 290 мм и 300 мм соответственно— для 2-х этажных домов с мансардой;

- колодцевые кладки из щелевых камней и ячеисто-бетонных блоков с жесткими связями при толщине несущего слоя 190 мм (при щелевых камнях) и 200 мм (при ячеистобетонных блоках) — для одноэтажных домов с мансардой, с наружным слоем 190 мм и несущим слоем 390 мм (при щелевых камнях) — для 4-5 этажных домов;

- каркасные деревянные стены — для 1 -2-х этажных домов с мансардой;

- монолитные стены из армированного бетона с наружным утеплением — для домов от 1 до 9 этажей с подтверждением расчетом на прочность.

Облегченная кладка из пустотелого кирпича с гибкими связями и керамзитовым гравием с внутренней стенкой 250 мм и наружной — 120 мм:

1- кладка: — керамзитобетонные камни; 2 - утеплитель — пенополистирол М25

Стена толщиной 250 мм с наружным утеплением и облицовкой плиткой (утеплитель — пенополистирол по ГОСТ 15588-86, у = 40 кг/м3):

1 — кирпичная кладка на цементно-известковом растворе; 2 — клей для приклеивания пенополистирольных плит; 3 — пенополистирол М35, 6=120 мм; 4 — армирующая сетка; 5 — дюбели; 6 — штукатурка по сетке; 7 — облицовка плиткой; 8 — гипсокартонная плита

Облегченная кладка из пустотелого кирпича с гибкими связями с утеплителем из пенополистирола ГОСТ 15588-86 у =40 кг/м с внутренней стенкой — 250 мм и наружной — 120мм. Примечание: гибкие связи изготавливаются из оцинкованной стали Вр -I и устанавливаются через 600 мм как по горизонтали, так и по вертикали в шахматном порядке (СНиП 2.03.01.84):

1 — кирпичная кладка; 2 — утеплитель — пенополистирол Ml5 6=14 см; 3— гипсокартонная плита

Стены комбинированные с облицовкой канадскими плитами (фирма А-7):

1— канадская плита с пенополиуретановым утеплителем 6=50 мм; 2— крепление плиты к основному каркасу саморезами М 4 х 35; 3— заделка швов базальтовой породой и силиконовым герметиком; 4— каркас стены из брусьев 40 х 120 мм с шагом 1,2 м с обвязкой понизу и поверху; 5— рубероид; 6,8— фанера ( 6=12 мм); 7— утеплитель — минерало-ватные плиты: 6=120 мм

Деревянная стена из бруса 6=150 мм с наружным утеплением минераловатными плитами компании «БИК» по технологии чешской фирмы «Икс штайн» (система СПИДИ):

1— деревянная стена из бруса 150x150 мм; 2— утеплитель — минплита 6=100;

3— горизонтальный деревянный держатель из двух досок 6=32 мм и

бобышек =160 мм с шагом 400 мм толщиной 40 мм; 4— гвозди для крепления поз. 3

к стене и бобышек к доскам; 5— вертикальный фасонный держатель;

6 — облицовочная плитка

Стены из пеногазобетонных блоков (190 х 190 х 390 мм) с наружным утеплением по системе «ХЕКК»:

1— кладка из блоков; 2— клей для приклеивания пенополистирольных плит;

3— утеплитель — плита из пенополистирола М 35 толщиной ПО мм;

4— армирующая сетка; 5 — дюбели; 6 — штукатурка по сетке «ХЕКК» толщиной

6-8 мм; 7 — накрывочный штукатурный слой «ХЕКК» 7 мм

Деревянная стена из бруса 6=150 мм с наружным утеплением минераловатными плитами компании «БИК» по технологии чешской фирмы «Икс штайн» (система СПИДИ):

1— кладка: — керамзитобетонные камни; 2 — утеплитель — пенополистирольные

плиты М 25, 6=220 мм

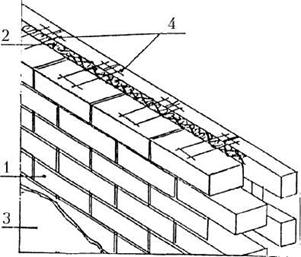

Облегченная кладка из пустотелого кирпича с гибкими связями с утеплителем из минплиты компании «БИК» с внутренней стенкой — 250 мм и наружной — 120 мм:

1— кирпичная кладка; 2 — минераловатные плиты 6=100 мм; 3 — гипсокартонная плита

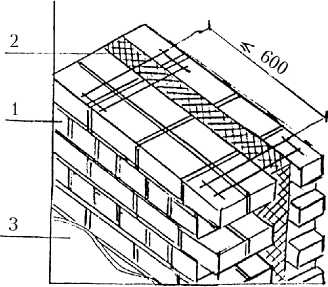

Облегченная кладка из пустотелого кирпича с жесткими связями с утеплителем из минваты g = 200 кг/мЗ ГОСТ 9573-82 с толщиной внутренней и наружной стенки — 120 мм:

1— кирпичная кладка: 2 — утеплитель — плита П-200 г. ГОСТ 9573-82, 6=220 мм

Монолитная железобетонная стена с наружным утеплением по системе «ХЕКК» с утеплителем из пенополистирола по ГОСТ 15588-86 у =40 кг:

1— железобетонная армированная стена 6=100 мм; 1а — клей для приклеивания

пенополистирольных плит; 2 — утеплитель — пенополистирол 6=130 мм М 35;

3 - армирующая сетка; 4 - дюбели; 5 - штукатурка по сетке «ХЕКК» толщиной

— 6-8 мм; 6 - накрывочный штукатурный слой «ХЕКК» — 7 мм

Деревянная стена из бруса 150 х 150 мм с наружным утеплителем по системе «ХЕКК» с утеплителем из пенополистирола ГОСТ 15588-86 у = 40 кг/ м3:

1 — стена из бруса 150 х 150 мм; 2 — клей для приклеивания пенополистирольных плит; 3- утеплитель - пенополистирольные плиты 6=100 мм, М 35; 4 – армирующая сетка; 5 - дюбели; 6 - штукатурка по сетке «ХЕКК»; 7 – накрывочный штукатурный слой «ХЕКК» — 7 мм

Стены из сплошных блоков из ячеистого бетона у =600 кг/м с жесткими связями и утеплителем из минераловатных плит компании «БИК» при толщине внутреннего слоя 300 мм и наружного — 145 мм:

1— кладка из ячеистого бетона; 2 — утеплитель — минераловатные плиты 90 мм;

3 — гипсокартонная плита

Стены из сплошных блоков из ячеистого бетона у =600 кг/м с гибкими связями с утеплителем из пенополистирола у =40 кг/м при толщине внутреннего слоя — 300 мм и наружного — 145 мм:

1 — кладка: блоки из ячеистого бетона; 2 — утеплитель — пенополистирольные плиты М25, 6=100 мм; 3 - гипсокартонная плита; 4 - гибкие связи

Стены из сэндвич-панелей на основе деревянного каркаса с утеплителем минеральной ватой базальтовых пород «Rockwool» с гидроизоляцией:

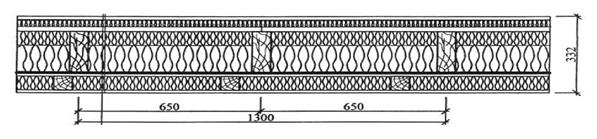

Наружная стена со штукатурным покрытием:

штукатурка 15 мм

теплоизоляционная плита Rockwool ФАСАД БАТТС 20(50) х 500 х 1200 мм

OSB 15x2580x5040 мм

деревянные стойки (сосна) 60 х 180 с шагом 650мм теплоизоляционная плита (Rockwool Лайт Баттс 60 мм) теплоизоляционная плита (Rockwool Лайт Баттс 120 мм)

паропроницаемый барьер ЮТАФОЛ Н или ЮТАФОЛ Н АЛ + лента ЮТАФОЛ СП АЛ

OSB 15x2580x5040 мм

обрешетка 15 х 2580 х 5040 мм теплоизоляционная плита (Rockwool Лайт Баттс 60 мм)

гипсокартон GYPROC 13 мм

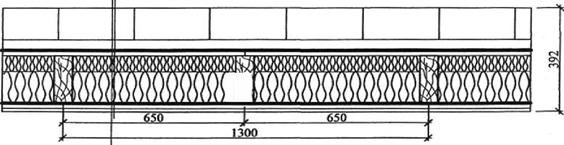

Наружная стена с облицовкой кирпичом:

кирпич 120 мм или 85 мм

не замкнутая воздушная прослойка 40 мм

диффузионная мембрана (гидробарьер) ЮТАВЕК OSB 15x2580x5040 мм

деревянные стойки (сосна) 60 х 180 с шагом 650мм теплоизоляционная плита (Rockwool Лайт Баттс 60 мм) теплоизоляционная плита (Rockwool Лайт Баттс 120 мм)

паропроницаемый барьер ЮТАФОЛ Н или ЮТАФОЛ Н АЛ + лента ЮТАФОЛ СП АЛ

OSB 15x2580x5040 мм

обрешетка 15 х 2580 х 5040 мм

гипсокартон GYPROC 13 мм

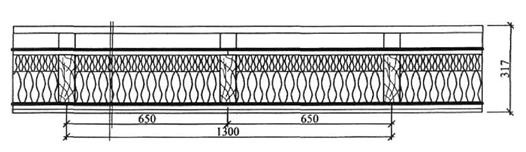

Наружная стена с горизонтальной облицовкой деревом (блок-хаус):

ошивочная деревянная профилированная панель 40 мм по обрешетке 60 х 40 мм

не замкнутая воздушная прослойка 40 мм диффузионная мембрана (гидробарьер) ЮТАВЕК OSB 15 х 2580 х 5040 мм

деревянные стойки (сосна) 60 х 180 с шагом 650мм теплоизоляционная плита (Rockwool Лайт Баттс 60 мм) теплоизоляционная плита (Rockwool Лайт Баттс 120 мм)

паропроницаемый барьер ЮТАФОЛ Н или ЮТАФОЛ Н АЛ + лента ЮТАФОЛ СП АЛ

OSB 15 х 2580 х 5040 мм гипсокартон GYPROC 13 мм

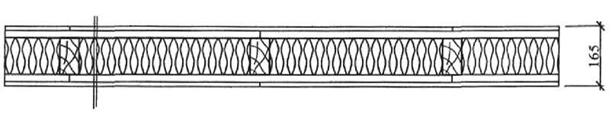

Внутренняя несущая стена:

гипсокартон GYPROC 13 мм OSB 15x2580x5040 мм

деревянные стойки (сосна) 60 х 120 с шагом 650мм теплоизоляционная плита (Rockwool Лайт Баттс 120 мм)

OSB 15x2580x5040 мм гипсокартон GYPROC 13 мм

Внутренняя несущая стена:

гипсокартон GYPROC 13 мм OSB 15x2580x5040 мм

деревянные стойки (сосна) 60 х 120 с шагом 650мм теплоизоляционная плита (Rockwool Лайт Баттс 120 мм)

OSB 15x2580x5040 мм гипсокартон GYPROC 13 мм
