А.Н. Асаул, Ю.Н. Казаков, Н.И. Пасяда, И.В. Денисова
Теория и практика малоэтажного жилищного строительства в России
Под ред. д.э.н., проф. А. Н. Асаула. — СПб.: «Гуманистика», 2005. — 563с.

Глава 1. Основы проектирования традиционных индивидуальных жилых домов


1.4. Автономные системы инженерного оборудования индивидуальных жилых домов

Для различных систем инженерного обеспечения эффективность автономных систем по сравнению с централизованными неодинакова и зависит от многих конкретных условий. Наибольший эффект достигается при строительстве автономных систем теплоснабжения: снижение капиталовложений в 3...4 раза, экономнее расходование топлива за счет местного реглирования отпуска тепла, сокращение металловложений в 5...7 раз, кроме того, отпадает потребность в теплоизоляционных и строительных материалах, строительстве котельной и др.Особенно эффективно применение автономных систем теплоснабжения при использовании природного газа (даже для секционной и многоэтажной застройки). КПД газовых автоматизированных теплогенераторов не уступает (а отдельных зарубежных образцов превосходит) КПД котлов, устанавливаемых в котельных. Экономия газа при автономном варианте теплоснабжения достигается и за счет отсутствия расхода теплоты на собственные нужды котельной, потерь тепла в тепловых сетях, более гибкого местного регулирования расхода газа, не считая электроэнергии, расходуемой на подачу теплоносителя. Несмотря на это, имеется много примеров, когда при наличии природного газа для индивидуальных жилых домов проектируется централизованная система теплоснабжения.

Происшедшие социально-экономические изменения в стране, ужесточение требований по очистке сточных вод, значительные загрязнения водоисточников, общее ухудшение экологической обстановки в России, масовое появление на рынке импортного оборудования, рост цен на энергоносители значительно меняют подход к инженерному благоустройству и выдвигают новые требования: применение энергосберегающих и экологически чистых технологий, повышение степени очистки природных и сточных вод, сокращение удельных норм водопотребления, повышение надежности функционирования систем.

Экономия воды в автономных системах водоснабжения и канализации по сравнению с централизованными системами может достигать минимум 30% без ухудшения санитарно-гигиенических условий проживания.

В действующих нормах водопотребления и водоотведения в скрытом виде заложены нерациональный расход и потери воды в централизованных системах, которые составляют в среднем:

• нерациональный расход — 10...20%;

• потери воды — 5... 10%.

Автономные системы водоснабжения и водоотведения индивидуальных жилых домов обладают рядом особенностей, весьма существенно влияющих на уровень водопотребления и водоотведения. Сюда относятся прежде всего социально-экономические факторы: у домовлодельцев возникают психологические и материальные соображения, препятствующие нерациональному расходованию воды ( например, для охлаждения, полоскания белья при стирке и «на проток», полива растений не по бороздкам, а по грядкам и т.п.).

Приводимые в книге технические решения систем инженерного оборудования выполнены применительно к индивидуальным жилым домам массового строительства площадью 90... 120 м , что соответствует Федеральной целевой программе «Свой дом».

Автономные системы водоснабжения устраиваются при отсутствии централизованного водоснабжения.

Автономная система водоснабжения состоит из водозаборного сооружения, водоподъемной установки, регулирующей емкости (гидропневмобака или безнапорного открытого бака), разводящих наружных трубопроводов, внутренней сети.

Кроме того, при необходимости автономная система дополняется установками для очистки и (или) обеззараживания воды.

Качество воды, подаваемой автономными системами, должно соответствовать требованиям СанПиН 2.1.4.559 — 96 и ГОСТ 2874 — 82*.

По согласованию с местными органами Госсанэпиднадзора допустимы отдельные отступления от нормативов по органолептическим показателям (цветность, мутность, жесткость, некоторые другие).

Расчетные расходы воды определяют по СНиП 2.04.01.—85* «Внутренний водопровод и канализация зданий» и учитывают нормативное водопотреб-ление, численность жителей, число и типы санитарных приборов и другие факторы.

Для одно-, двухквартирных жилых домов с числом жителей от 3 до 8 человек расчетные расходы воды составляют (ориентировочно) от 0,5 до 0,9... 1,0 м3/ч.

В качестве источников, как правило, используют подземные воды. Предпочтение следует отдавать водоносным горизонтам, защищенным от загрязнения водонепроницаемыми породами.

В качестве водозаборных сооружений обычно применяют мелкотрубчатые колодцы (скважины) или шахтные колодцы, последние — при неглубоком залегании водоносного горизонта (до 20...30 м).

Водозаборные сооружения должны размещаться на незагрязненных и не-подтопляемых участках, на расстоянии, как правило, не менее 20 м от источников возможного загрязнения (уборных, канализационных сооружений и трубопроводов, компостных штабелей и т.п.).

Схемы автономного водоснабжения могут быть классифицированы как по составу и типу основного оборудования, так и по месту его расположения, а именно:

• с применением гидропневматических или безнапорных (открытых) баков;

• с использованием погружных, горизонтальных, вертикальных и других насосов;

• с размещением оборудования непосредственно в водозаборных сооружениях, в подземных камерах, в помещении жилого дома.

Погружные центробежные или вибрационные насосы размещают непосредственно в водозаборных сооружениях.Насосы других типов и гидроп-невмобаки могут размещаться в помещении жилого дома (на 1 -м этаже или в подвале), в шахтном колодце или в подземной камере у колодца или скважины.

Безнапорные баки располагают в помещении жилого дома на отметках, обеспечивающих необходимый напор в системе.

Гидропневмобаки, а также агрегаты «насос — гидропневмобак» для удобства эксплуатации и контроля предпочтительно размещать в помещении жилого дома.

Водоочистные и (или) обеззараживающие устройства должны размещаться в помещении жилого дома.

При выборе оптимальной схемы водоснабжения для конкретных условий следует учитывать, что при возможных ненормированных перебоях с электроснабжением жилых домов предпочтительны схемы с безнапорными(открытыми) баками, обеспечивающие повышенную надежность работы системы водоснабжения.

В тех случаях, когда качество воды источника не соответствует нормативным требованиям, система водоснабжения дополняется устройствами для очистки и (или) обеззараживания воды.

Для обеззараживания воды рекомендуется использовать безреагентные установки бактерицидного излучения, не ухудшающие органолептические свойства воды.

Установки, использующие реагенты (обычно хлорсодержащие), могут применяться при специальном обосновании.

Очистка воды чаще всего требуется для удаления избыточных концентраций железа, солей жесткости, реже — для удаления марганца, фтора, снижения общей минерализации (солесодержания).

Для этой цели могут быть использованы установки, размещаемые на вводе в дом и обрабатывающие весь объем поступающей воды, или установки «у крана», обрабатывающие воду у конкретного санитарного прибора.

Такие водоочистительные устройства используют различные методы очистки (ионный обмен, сорбцию, фильтрование через синтетические мембраны и др.) и выпускаются как отечественными, так и зарубежными производителями.

При необходимости водоочистные установки могут дополнительно оснащаться бактерицидными лампами для обеззараживания воды.

Схема водоснабжения с размещением центробежного насоса и гидропневмобака в шахтном колодце.

Состав сооружения: 1 - колодец; 2 - всасывающий трубопровод; 3 - трубопровод к потребителям; 4 - насос; 5 - гидропневмобак; 6 - приемный клапан с сеткой

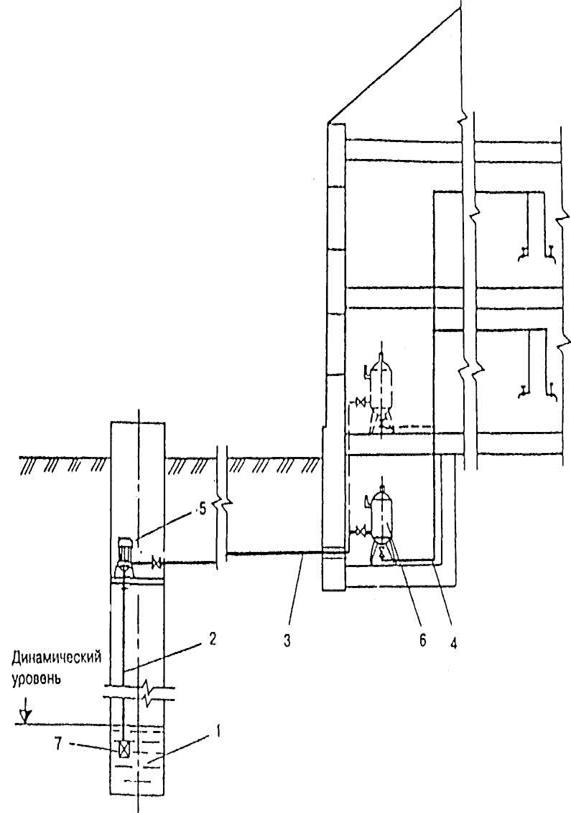

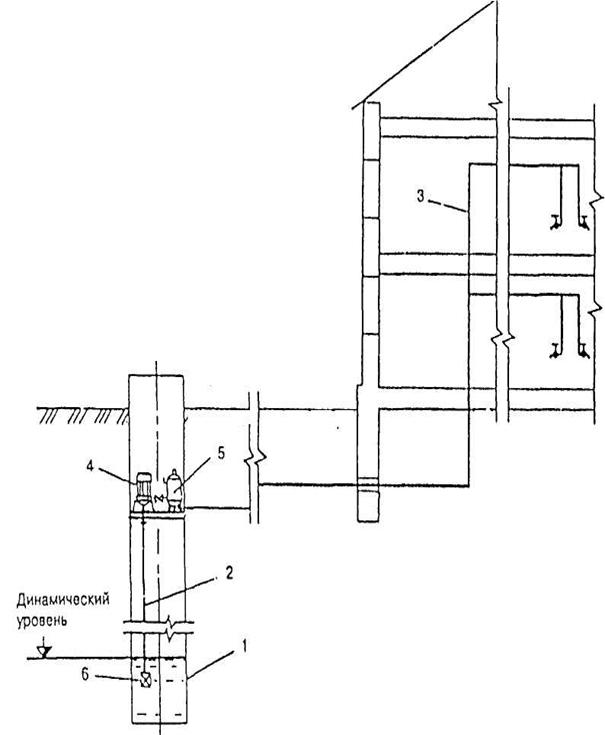

Схема водоснабжения с размещением цетробежного насоса в шахтном колодце и гидропневмобака в жилом доме.

Состав сооружения: 1 — колодец; 2 — всасывающий трубопровод; 3 — напорный трубопровод; 4 — трубопровод к потребителям; 5 — насос; 6 — гидропневмобак; 7— приемный клапан с сеткой

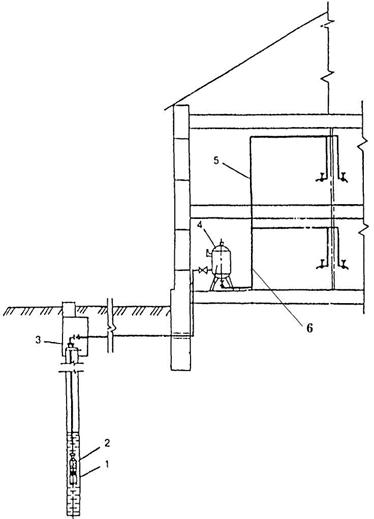

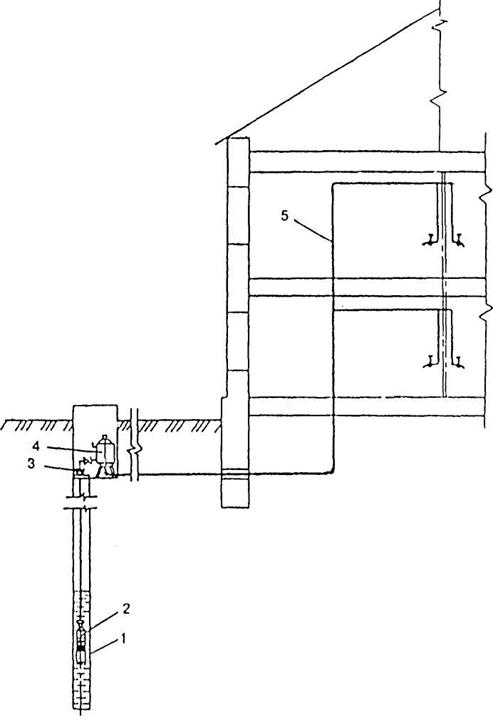

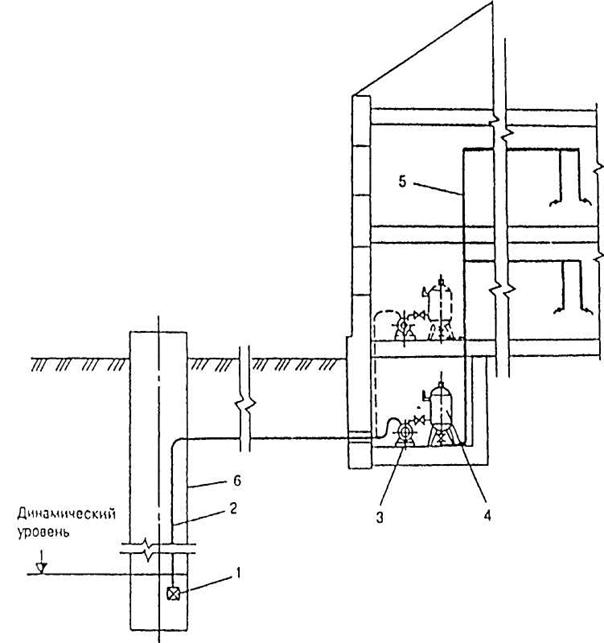

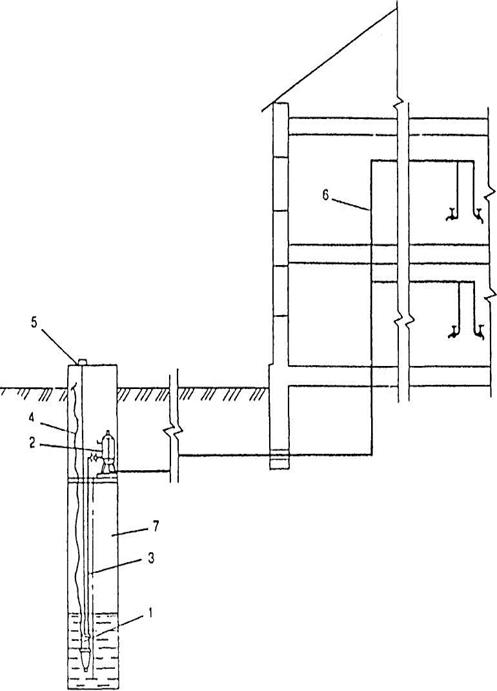

Схема водоснабжения с размещением погружного насоса в скважине и гидропневмобака в жилом доме.

Состав сооружения: 1- скважина; 2- погружной насос; 3- оголовок скважины; 4 — гидропневмобак; 5 — трубопровод к потребителям; 6 — фильтр

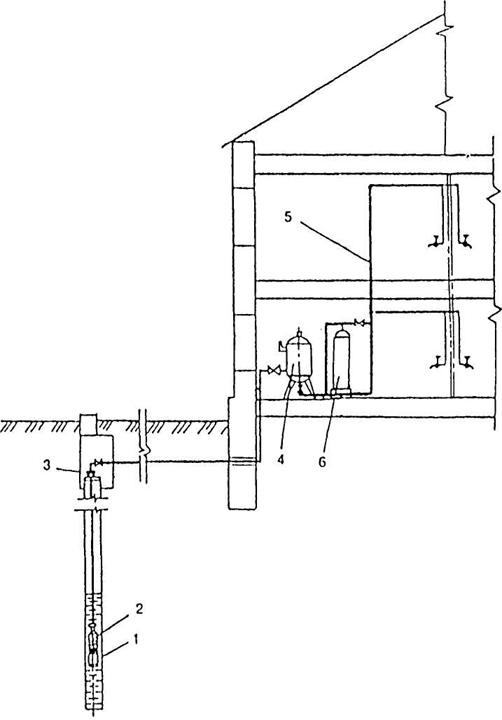

Схема водоснабжения с очисткой воды.

Состав сооружения: 1- скважина; 2 - погружной насос; 3- оголовок скважины; 4— гидропневмобак; 5 — трубопровод к потребителям; 6 — фильтр

Схема водоснабжения с размещением погружного вибрационного насоса и гидропневмобака в шахтном колодце.

Состав сооружения: 1— вибрационный насос; 2 — гидропневмобак; 3 — шланг; 4 — электрокабель; 5— подвеска насоса; 6 — трубопровод к потребителям; 7— колодец

Схема водоснабжения с размещением погружного вибрационного насоса в скважине и гидропневмобака в подземной камере.

Состав сооружения: 1 - скважина; 2 - погружной насос; 3 - оголовок скважины; 4 - гидропневмобак; 5 - трубопровод к потребителям

Схема водоснабжения с размещением насоса и гидропневмобака в жилом доме.

Состав сооружения: 1 — приемный клапан с сеткой; 2 — всасывающий трубопровод; 3 — насос; 4 — гидропневмобак; 5 — трубопровод к потребителям; 6 — колодец

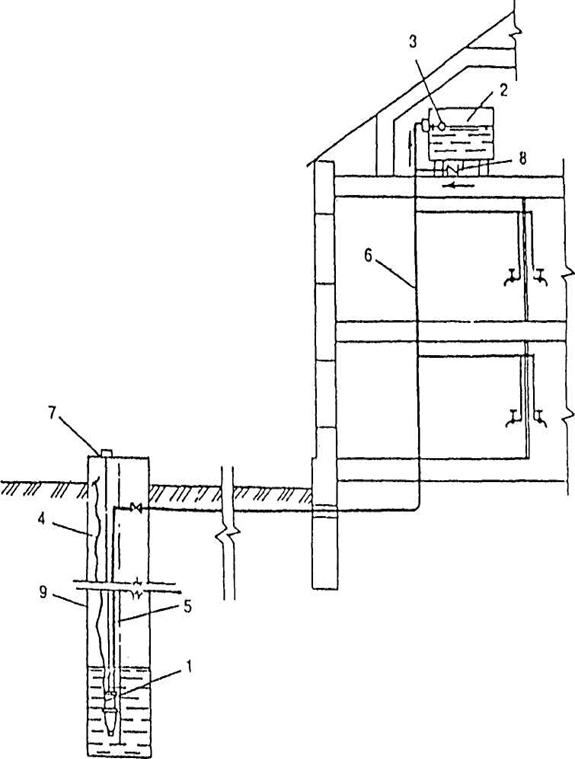

Схема водоснабжения с безнапорным (открытым) баком.

Состав сооружения: 1- вибрационный насос; 2 - водонапорный бак; 3 – поплавковый клапан; 4 - электрокабель; 5 - шланг; 6 - трубопровод к потребителям; 7 - подвеска насоса; 8 - обратный клапан; 9 - колодец

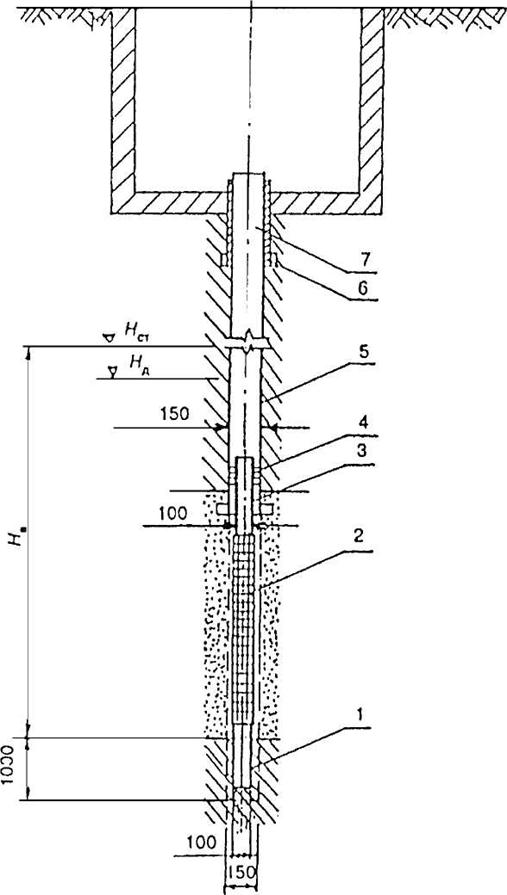

Водозаборная скважина.

Состав сооружения: 1 — отстойник фильтра; 2 — фильтр (рабочая часть); 3 — надфильтровая труба; 4 — сальник; 5 — ствол; 6 — направляющая труба (кондуктор); 7 — устье; Нг —глубина воды в скважине

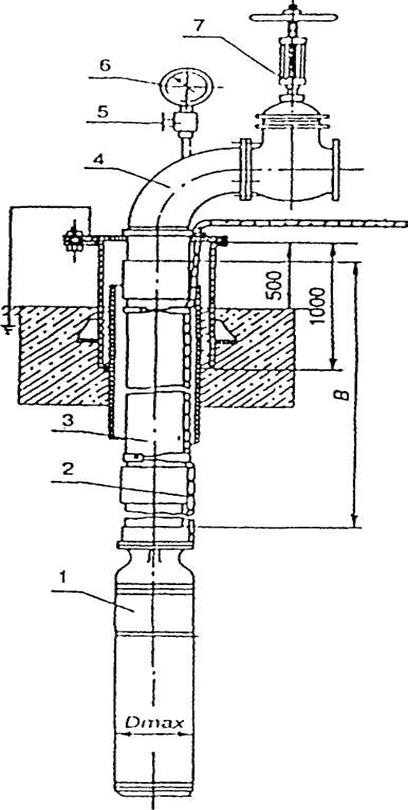

Пример установки электронасоса в скважине.

Состав сооружения: 1 - электронасос; 2 - токоподводящий кабель;

3 - водоподъемный трубопровод; 4 - герметичный оголовок; 5 -трехходовой кран;

6 - манометр; 7 - запорная арматура; В - глубина установки насоса

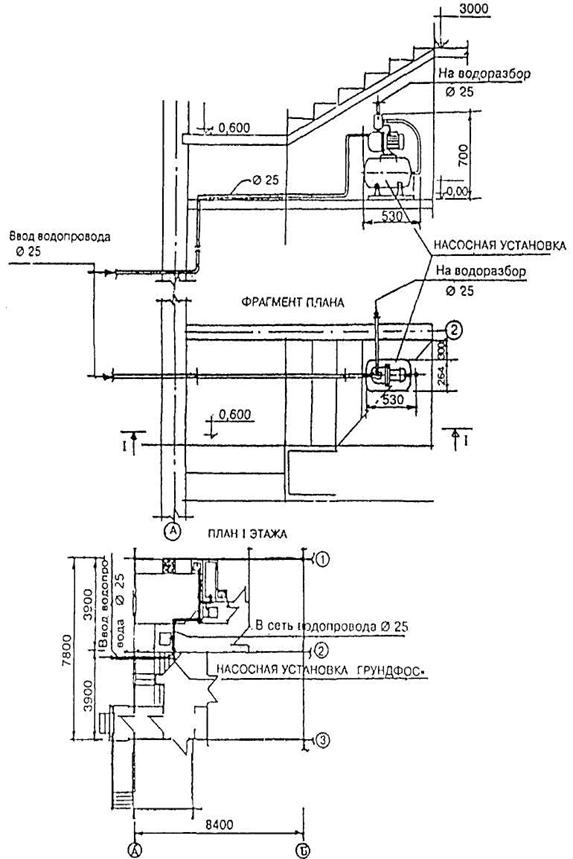

Пример размещения водоподъемной установки жилого дома

Насосная установка «Грундфос ГИДРОДЖЕТ» является автоматически работающим агрегатом, который включается и выключается в зависимости от давления воды в гидропневмобаке.

Агрегат применяется для индивидуального водоснабжения жилых домов.

Рабочая характеристика установки

Единица

JP*5

JP*3

Максимальная подача воды

м3

1-3,4

0,5-2,5

Максимальный напор

м

38-20

28-15

Максимальная высота всасывания

м

8

5

Напряжение / частота

В/Гц

230/50

230/50

Потребляемая мощность

Вт

750

650

Гидропневмобак

л

50

50

Масса

кг

23,2

18

Комплектация

Насос 1шт. Гидропневмобак вместимостью 50 л 1шт.

Спиральный всасывающий шланг диаметром 25 мм длиной 4 м, 1шт. с приемным клапаном

То же, длиной 8 м 1шт. Приемный клапан диаметром 25 мм 1шт.

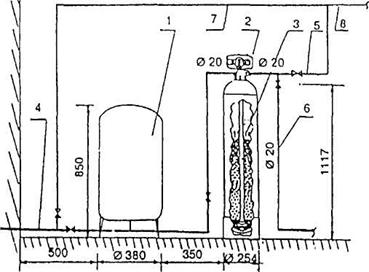

Примеры размещения водоочистных установок в жилом доме

Состав установки для удаления железа и марганца производительностью

до 1,2 м3/ч.

Состав сооружения: 1 — гидропневмобак LS * 60 вместимостью 60 л; 2 - фильтр BTF * 1 с блоком управления; 3 - фильтрующая загрузка; 4 – исходная вода; 5 - очищенная вода; 6 - сброс в канализацию; 7 - обводная линия; 8 - в систему водоснабжения

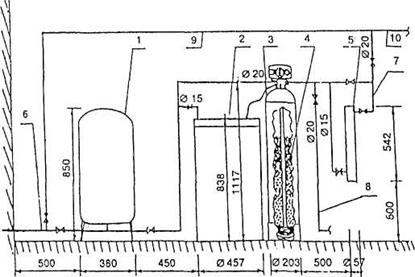

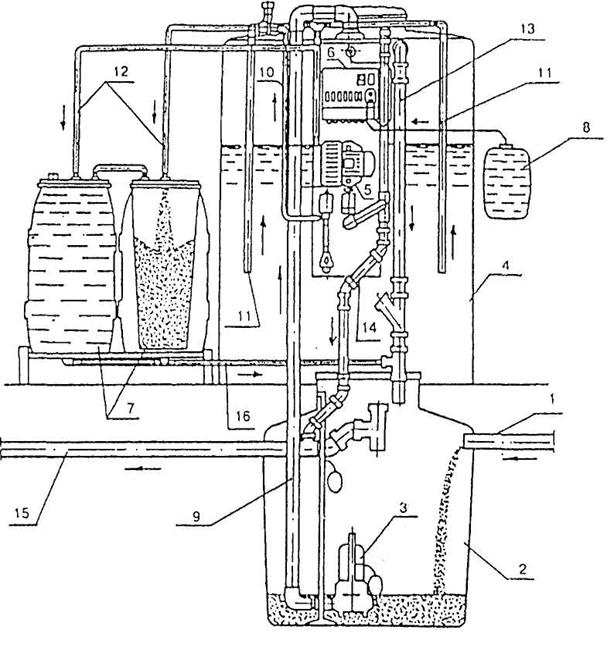

Схема размещения установки для умягчения, обезжелезивания и обеззараживания воды производительностью до 1,5 м / ч.

Состав сооружения: 1 — гидропневмобак LS * 60 вместимостью 60 л; 2 — солераство-ритель; 3 — фильтр MTF * 1 с блоком управления; 4 — фильтрующая загрузка (ионообменная смола); 5 — бактерицидный аппарат БАКТ-1; 6 — исходная вода; 7 — очищенная вода; 8 — сброс в канализацию; 9 — обводная линия; 10 — в систему водоснабжения

В качестве примера в схемах использовано оборудование, поставляемое следующими фирмами: Российское предприятие «РАЭСК» (водоочистные фильтры, солерастворитель), з-д «Коммунальник» (аппарат БАКТ-1), фирма «Грундфос» (гидропневмобак)

Безнапорный регулирующий бак.

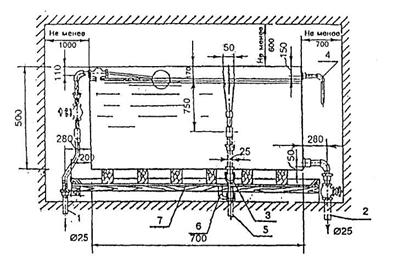

Оборудование водонапорного бака полезной вместимостью 150 л.

Состав сооружения: 1- подающая труба; 2 - расходная труба; 3 - спускная труба; 4 - сигнальная труба; 5 - переливная спускная труба; 6 - водоотводная труба с поддоном

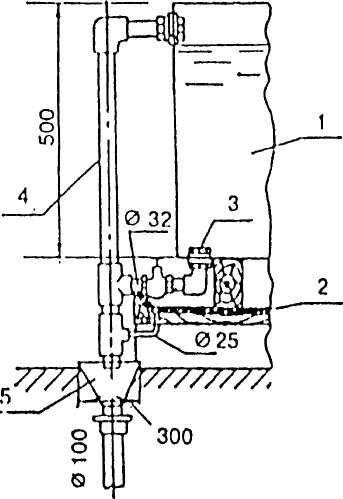

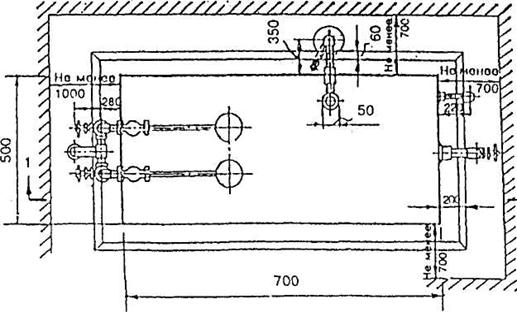

Узел установки сливной воронки для разрыва струи.

Состав сооружения: 1 - водонапорный бак; 2 - поддон;3 - спускная труба; 4 — переливная труба; 5 — сливная воронка.

Бак служит для создания запаса воды в системе внутреннего водопровода.

Водонапорный бак оборудуется подающим, разводящим, переливным, спускным, сливным и сигнальным трубопроводами, а также съемными крышками.

Для совместной работы бака с водозаборным устройством в нем устанавливается реле уровня. При опорожнении бака до нижнего уровня реле автоматически включает насос и отключает его при достижении верхнего уровня.

При отсутствии автоматизации прокладывают сигнальный трубопровод диаметром 15 мм, который отводят к раковине (мойке). Насос в этом случае включается и отключается от кнопочного пускателя.

Бак изготавливается из листовой стали толщиной не менее 4 мм. Противокоррозионная защита бака: грунтовка ХС-010 с общей толщиной покрытия 130 мкм (согласовано с Госсанэпиднадзором для баков питьевой воды).

Расход материалов на бак:

• листы стальные Ст. 3:

4x800x600 мм — 2 шт.; 4x600x600 мм — 2 шт.; 5x800x600 мм — 1 шт.; 3x800x600 мм — 1 шт.;

• полоса стальная Ст. 3 8x50:

L = 800 мм — 6 шт.; L = 600 мм — 2 шт.

Системы канализации

Автономные системы канализации обслуживают одноквартирный жилой дом в городской или сельской местности или усадьбу с надворными постройками.

К автономной системе канализации следует относить все сооружения водоотведения и очистки бытовых сточных вод, которые располагают после выпуска из дома.

Автономные системы канализации обладают рядом преимуществ перед централизованными (для всего населенного пункта) или местными (для группы близко расположенных объектов) системами канализации:

• возможность кратковременной реализации независимо от строительства других объектов;

• низкие первоначальные затраты;

• упрощение решения всех вопросов строительства и эксплуатации ввиду сосредоточения их в руках одного владельца.

Автономные системы по принципу очистки сточных вод делят на следующие виды:

• сооружения предварительной очистки сточных вод и обработки осадка: септик, двухъярусные отстойники, анаэробные биореакторы с насадкой;

• сооружения биологической очистки сточных вод подземной фильтрации (с отведением очищенных сточных вод в водоем: песчано-гравийные фильтры, фильтрующие траншеи; с отведением сточных вод в грунт: фильтрующие колодцы, поля подземной фильтрации, фильтрующие кассеты);

• сооружения биологической очистки сточных вод в естественных условиях (биопруды);

• сооружения биологической очистки сточных вод активным илом и биопленкой, прикрепленной на насадке (аэротенки с активным илом, аэротенки, комбинированные с активным илом и насадкой, аэробные биореакторы с насадкой; биофильтры; сооружения применяют с вторичными отстойниками);

• сооружения физико-химической и биолого-химической очистки сточных вод (использование химических реагентов на различных этапах очистки сточных вод).

Кроме того, для обеспечения работы указанных систем могут применяться различные вспомогательные сооружения: насосные установки подачи сточных вод на очистку, распределительные камеры, насосные установки отведения очищенных стоков, дозирующие колодцы и др.

Все указанные сооружения можно по принципу строительства подразделить на сооружаемые на месте и установки заводского изготовления.

Выбор оптимальной для конкретных условий строительства автономной системы зависит от ряда факторов:

• вида грунта на участке строительства;

• уровня грунтовых вод;

• характера использования верхнего водоносного горизонта, вступающего в контакт со сточными водами, поглощаемыми грунтом;

• наличия и степени доступности водоема— приемника сточных вод;

• располагаемой площади участка для строительства и его рельефа;

• климатических условий строительства;

• финансовых возможностей заказчика;

• требований к степени очистки сточных вод, предъявляемых местными органами природоохраны и Госсанэпиднадзора.

Наиболее экономична и проста в реализации автономная система канализации на базе сооружений подземной фильтрации с отведением сточных вод в грунт.

Возможность ее применения зависит от фильтрующих свойств грунта и уровня грунтовых вод.

Такая система состоит из септика и сооружений подземной фильтрации:

• для песчаных и супесчаных грунтов—фильтрующего колодца или полей подземной фильтрации;

• для легких суглинистых грунтов — фильтрующей кассеты.

При этом уровень грунтовых вод должен быть не менее чем на 1 м глубже дна сооружения (фильтрующие колодец и кассета) или лотка оросительных труб (поля подземной фильтрации).

Обычно верхний водоносный горизонт не используется для питьевого водоснабжения. Однако он может иметь сообщение через участки с фильтрующими грунтами с нижними водоносными горизонтами, защищенными водонепроницаемыми кровлями (пласты глинистых грунтов), которые используются для питьевого водоснабжения: шахтные и трубчатые (скважины) колодцы.

Установить наличие такой связи можно лишь с проведением гидрогеологических исследований, что доступно лишь ограниченному кругу владельцев домов.

Обычно сооружения подземной фильтрации с отведением воды в грунт могут применяться тех случаях, когда на всей прилегающей к объекту территории (в районе 100-200 м) используется только централизованная или местная (не автономная) система водоснабжения.

По этой же причине аналогичные сооружения подземной фильтрации с отведением очищенных сточных вод в водоем должны применяться с осторожностью из-за возможности утечек в грунт. В сомнительных случаях целесообразно предусматривать вокруг сооружения водонепроницаемый замок из мятой глины.

К сооружениям подземной фильтрации с отведением очищенных сточных вод в водоем предъявляются требования к степени очистки, соответствующие "Правилам охраны поверхностных водоемов от загрязнения", "Санитарным правилам и нормам охраны поверхностных вод от загрязнения" (СанПиН 4630-88), а также "Обобщенному перечню предельно допустимых

концентраций (ПДК) и ориентировочно безопасных уровней воздействия (ОБУВ) вредных веществ для воды рыбохозяйственных водоемов".

Поскольку в автономных системах канализации речь идет о бытовых сточных водах, состав и расчетную концентрацию загрязнений в них определяют по СНиП 2.04.03-85, табл.25 и СНиП 2.04.01-85, приложение 3.

Следует иметь ввиду, что в процессе биологической очистки, имеющей место и в сооружениях подземной фильтрации, азот аммонийных солей, содержащийся в бытовых сточных водах, окисляясь, переходит в основном в азот нитритов и нитратов, который также лимитирован по сбросу в водоемы.

Предельно допустимые концентрации загрязнений в воде водоемов рыбо-хозяйственного водопользования (к ним относится большая часть водоемов) составляют: БПКПОлн— 3 мг/л; взвешенные вещества— увеличения за счет сброса сточных вод не более чем на 0,25 мг/л; азот аммонийных солей— 0,4 мг/л; азот нитритов— 0,02 мг/л; азот нитратов— 9 мг/л; фосфаты (по Р2О5)— 0,5 мг/л; поверхностно-активные вещества— 0,1 мг/л;

Указанные концентрации не должны превышаться после смешения сточных вод с водой водоема.

На практике многие водоемы загрязнены и уже имеющиеся ("фоновые") концентрации загрязнений в их воде равны ПДК или выше их. В этом случае концентрация загрязнений в очищенных сточных водах должна быть не выше ПДК речной воды.

При использовании песчано-гравийных фильтров такая очистка может быть достигнута за счет размещения их последовательно в две ступени.

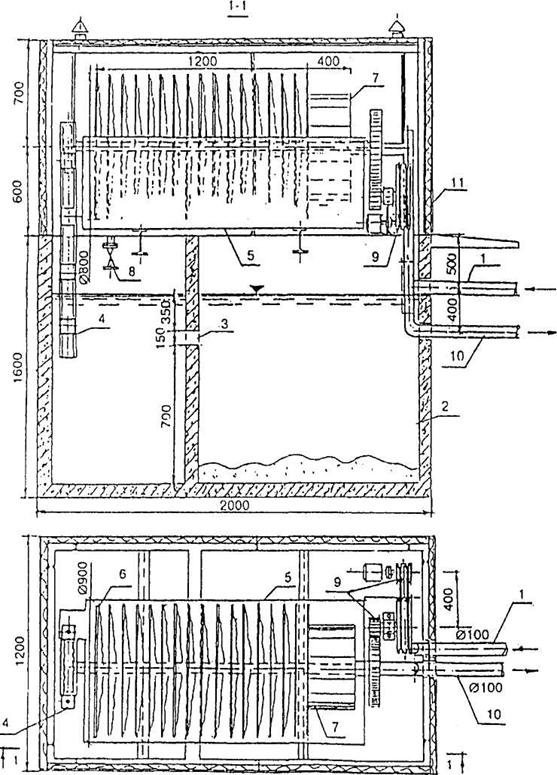

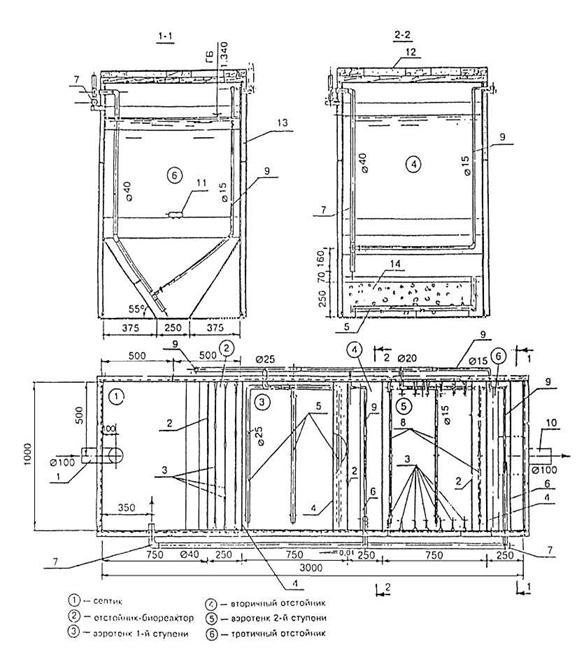

Другое решение — использование сооружений биологической очистки сточных вод с активным илом (аэротенки) или биопленкой, прикрепленной к искуственной загрузке (биофильтры), или комбинированных сооружений.

Преимущества таких сооружений— возможность заводского изготовления, компактность, управляемость процессов очистки.

При низком уровне грунтовых вод и большой протяженности оросительных труб полей подземной фильтрации

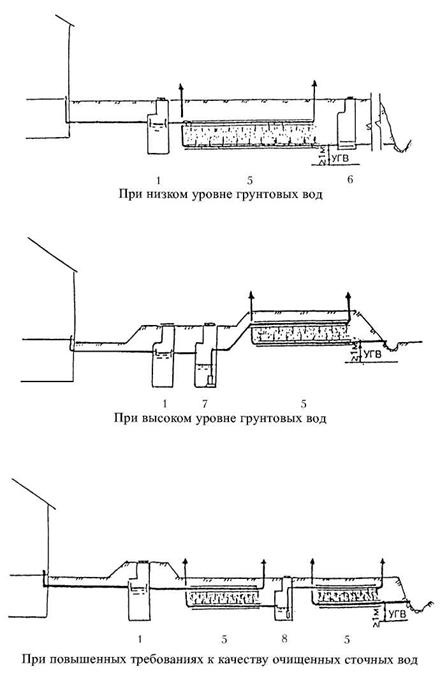

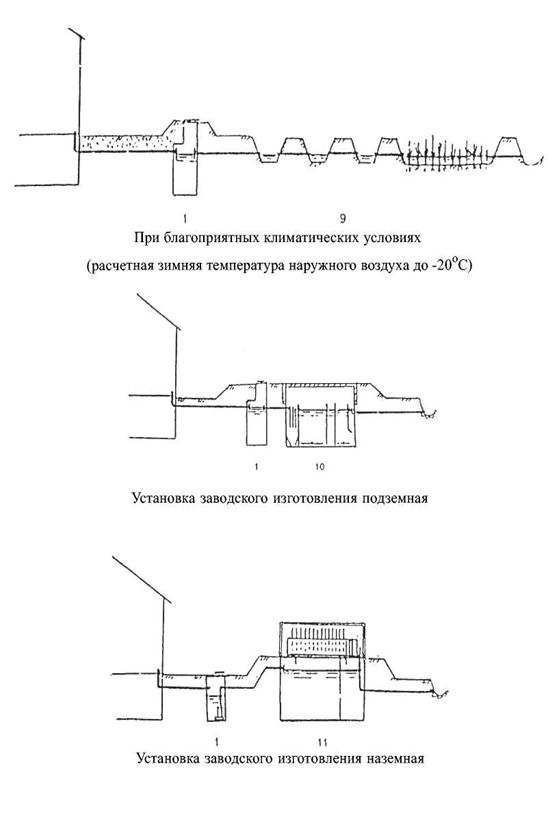

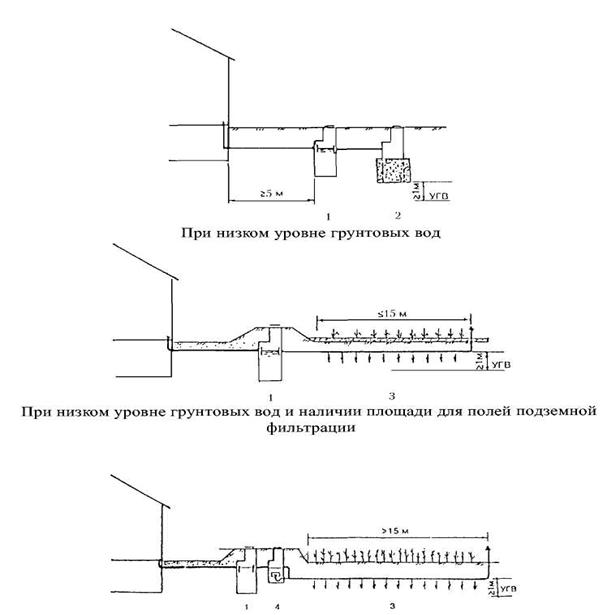

Схемы применения очистных сооружений различных типов в фильтрующих грунтах.

Состав сооружения: 1— септик; 2 — фильтрующий колодец; 3 — поля подземной фильтрации; 4 — дозирующий колодец; 5 — песчано-гравийный фильтр; 6 — контрольный колодец; 7 — насосная установка подкачки неочищенных сточных вод; 8 — насосная установка подкачки очищенных сточных вод; 9 — биопруд; 10— заводская установка очистки сточных вод подземного исполнения; 11 — заводская установка очистки сточных вод наземного исполнения

Недостатки — относительно высокая стоимость и необходимость некоторых затрат времени на эксплуатацию.

Установки заводского изготовления выпускаются рядом отечественных и зарубежных фирм и разнообразие их растет.

При выборе таких установок следует учитывать, что пока не накоплен достаточный опыт их эксплуатации, особенно в условиях российского климата. Поэтому все подобные установки следует рассматривать как экспериментальные.

Применение вспомогательных сооружений может существенно расширить возможность использования различных видов очистных сооружений.

Так, применение подкачки сточных вод позволяет использовать песчано-гравийные фильтры даже при высоком уровне грунтовых вод, размещая их в насыпи. Перекачка очищенных сточных вод обеспечивает возможность водо-отведения в удаленный водоем и т.д.

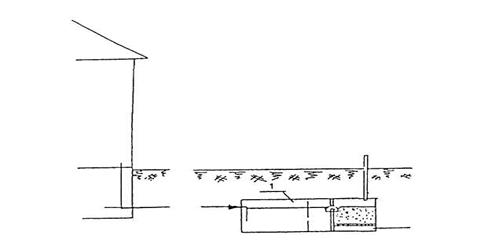

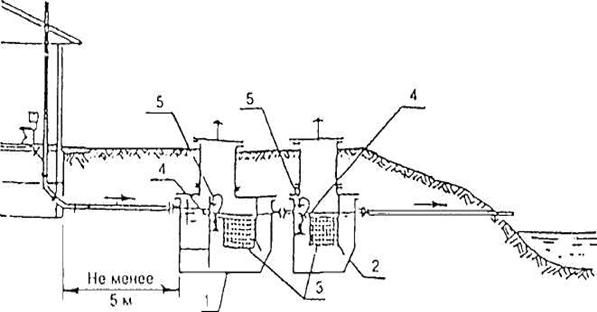

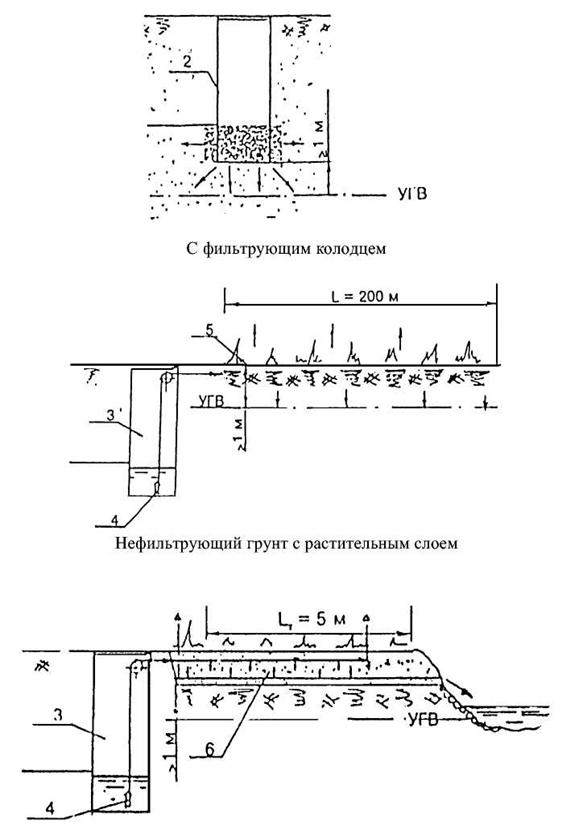

Схемы применения очистных сооружений различных типов в нефильтрующих грунтах

Схемы применения очистных сооружений различных типов в нефильтрующих грунтах

Устройство септиков

Септики применяют в качестве сооружений предварительной очистки сточных вод перед сооружениями подземной фильтрации, биологическими прудами, сооружениями искусственной биологической очистки. В септиках помимо очистки сточных вод происходит накопление и сбраживание осадка, который должен периодически вывозиться.

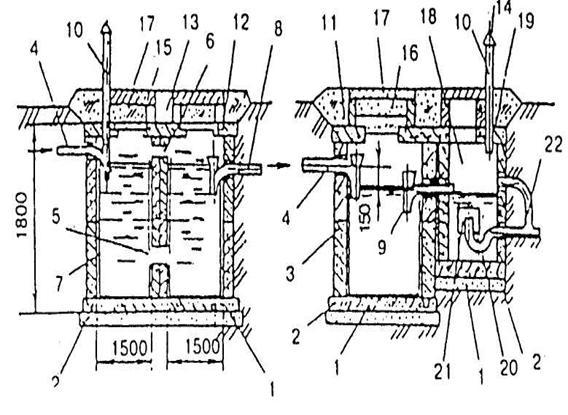

Устройство септиков. Септик однокамерный.

Состав сооружения: 1 — кольца рабочей части; 2 — крышка утепляющая; 3 — кольца горловины; 4 — корпус люка; 5 — крышка люка; 6 — вентиляционный стояк; 7— плита перекрытия; 8 — плита днища; 9 — щебеночная подготовка; 10 — гидроизоляция; 11— зона осадка; 12 — ходовые скобы

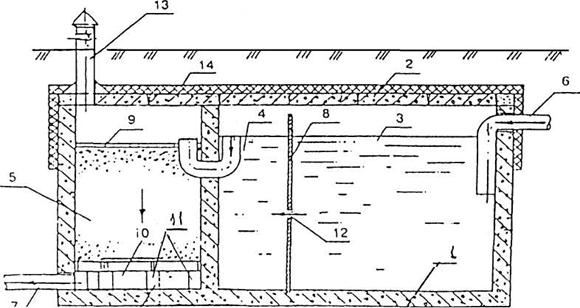

Септик двухкамерный с дозирующей камерой.

Состав сооружения: 1 — песчаная подготовка; 2 — железобетонная плита основания; 3 — железобетонные кольца; 4 — подводящий трубопровод; 5 — окно соединительное; 6 — вентиляционное отверстие; 7 — гидроизоляция; 8 — отводящий трубопровод;!)— затвор гидравлический; 10— вентиляционный стояк; 11— замок мятой глины; 12— перекрытие с люками и двойными крышками; 13— временное перекрытие; 14— флюгарка; 15— нижняя крышка; 16— утеплитель; 17— верхняя крышка; 18— дозирующая камера; 19— плита перекрытия железобетонная; 20 — сифон; 21 — колпак; 22 — перелив

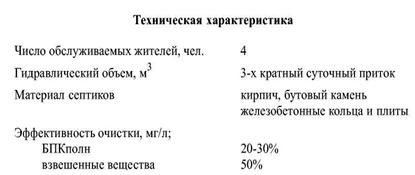

При низком уровне грунтовых вод

Количество камер, шт. 1

Размеры камеры в плане, м:

диаметр круглой 1,5

длина иширина 1x1,5

Глубина камеры, м:

круглой 2,2

прямоугольной 1,5

При высоком уровне грунтовых вод

Количество камер, шт. 2

Объем первой камеры от общего объема, % 75 Глубина камеры, м 1,3

Диаметр камеры, м 1

При раздельном отведении "серых" стоков

идравлический объем, м 1,5-кратный суточный приток

Глубина заполнения камеры, м, не менее 1,3

Размеры септической камеры, м:

квадратной 1x1

круглой 1

Фильтрующие колодцы

Фильтрующий колодец предназначен для очистки и отведения в грунт сточных вод при фильтрующих грунтах (супеси, пески) при уровне грунтовых вод на 1 м ниже дна колодца.

Перед колодцем следует предусматривать септик. Крупность фильтрующей загрузки следует принимать 5-15 мм. Для загрузки используют щебень, спекшийся шлак, керамзит.

Число обслуживаемых жителей, чел.

Расход сточных

Размер в плане*, м

в песчаных грунтах

в супесях

2 — 3 4 — 5

0,5 1,0

1x1 (1) 1,5x1,5(1,5)

1,5x1,5(1,5) 2,0x2,0 (2,0)

* В случае поступления на очистку только «серых» стоков при наличии биотуалета и люфт-клозета площадь колодца может быть уменьшена на 50%.

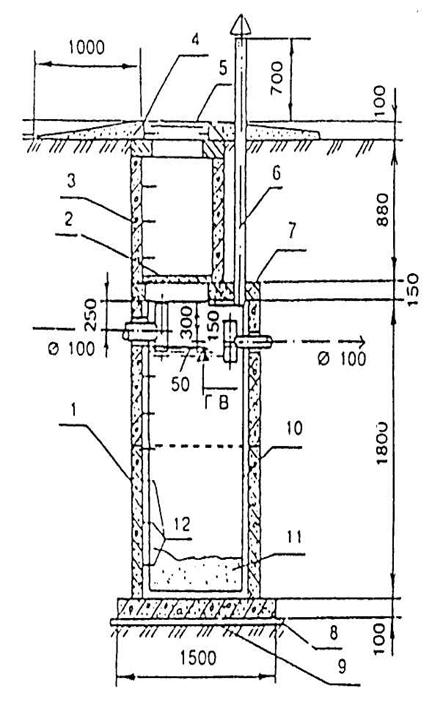

Колодец из сборных железобетонных конструкций.

Состав сооружения: 1 — щит водоотбойный; 2 — кольца горловины; 3 — крышка люка; 4 - крышка утепляющая; 5- корпус люка; 6 - плита перекрытия; 7 - вентиляционный стояк; 8 — кольца глухие; 9— кольца дырчатые; 10- фильтрующая загрузка; 11- отверстия в кольцах; 12- основание бетонное; 13 - подводящий трубопровод

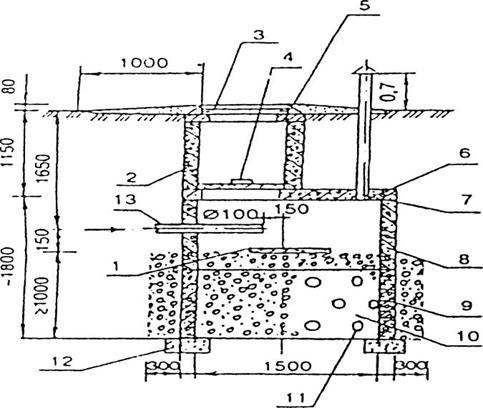

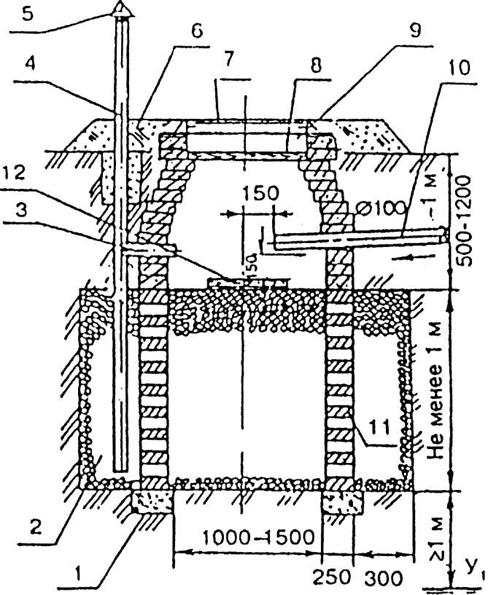

Фильтрующий колодец из кирпича.

Состав сооружения: 1 - основание бетонное; 2 - обсыпка фильтрующая; 3 - вентиляционный патрубок; 4 — вентиляционный стояк; 5 — флюгарка; 6 — обсыпка; 7 — люк; 8 — крышка утепляющая; 9 — утеплитель; 10 — подводящий трубопровод; 11 — стенка с отверстиями; 12 — щит водоотбойный

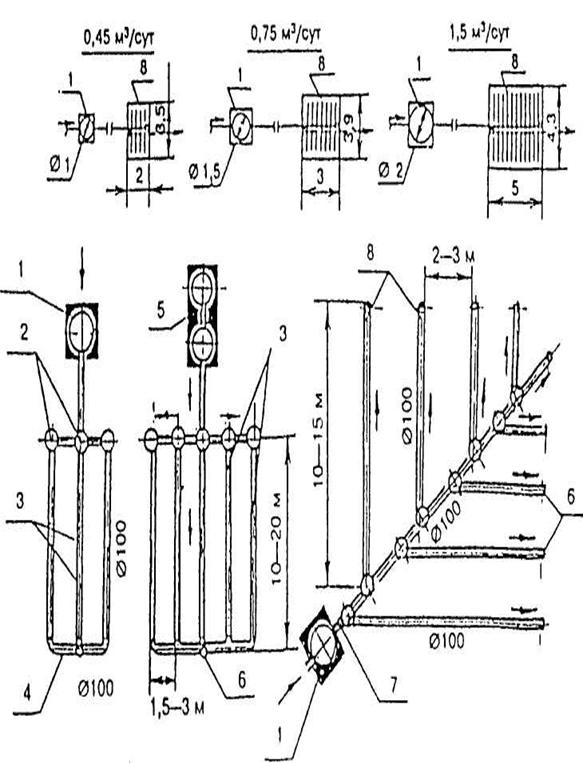

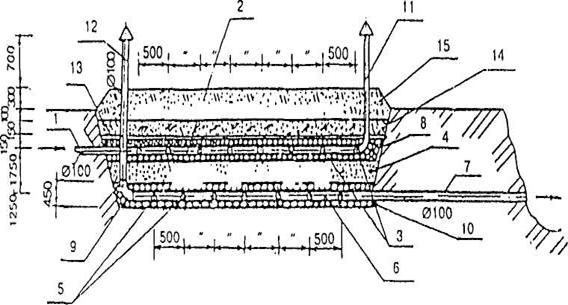

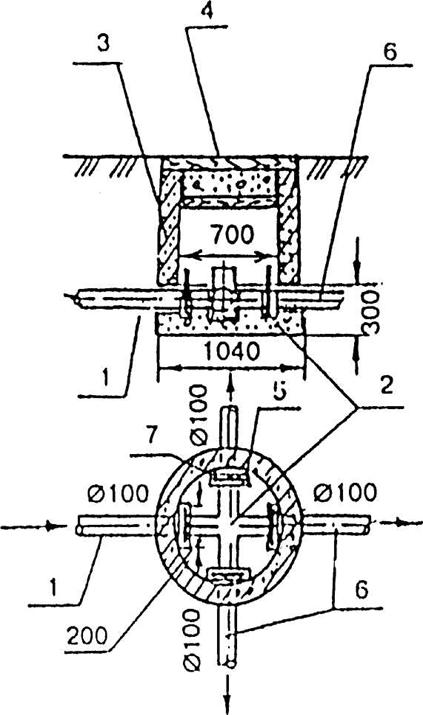

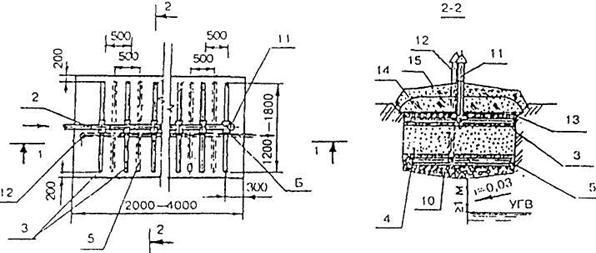

Поля подземной фильтрации

Сооружения подземной фильтрации предусматриваются для очистки сточных вод в песчаных и супесчаных грунтах.

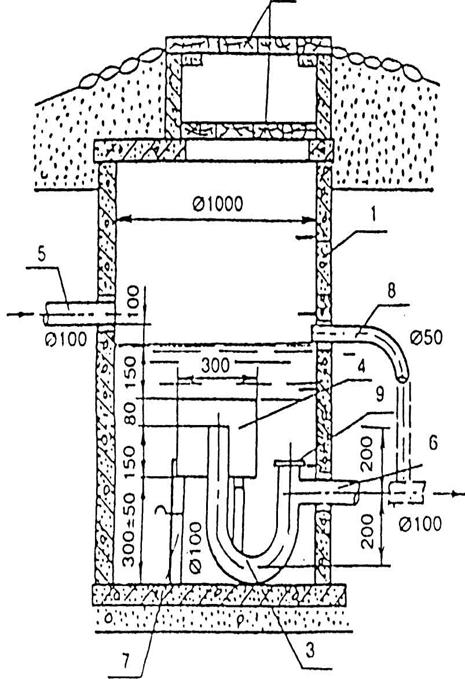

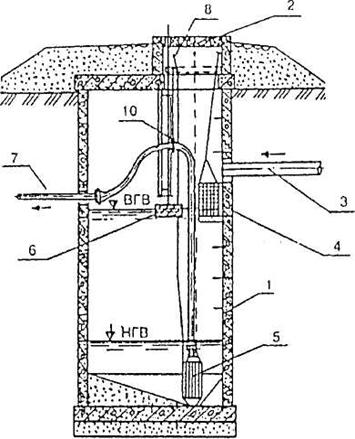

Колодец с дозирующим устройством применяется для увеличения разового расхода сточных вод с целью более равномерной загрузки оросительных трубопроводов.

Техническая характеристика

Производительность, м /сут

1 -2

Расчетное число жителей, чел.

510

Эффективность очистки, мг/л: БПКполн взвешенные вещества

85-95% 95%

Схемы полей подземной фильтрации.

Состав сооружения: 1 - септик однокамерный; 2 - колодец распределительный; 3 - оросительные трубы; 4 - вентиляционные трубы; 5 - септик двухкамерный; 6,8 — вентиляционный стояк; 7 — магистральный трубопровод

Колодец с дозирующим устройством.

Состав сооружения: 1 — железобетонные конструкции (плиты основания и перекрытия, кольца рабочей части и горловины); 2 — деревянные крышки; 3 — сифон; 4 — воздушный колпак; 5 — подводящий трубопровод; 6 — отводящий трубопровод; 7 — опоры колпака с регулируемой высотой; 8 — перелив; 9 — прочистка

Колодец распределительный.

Состав сооружения: 1 - подводящий трубопровод; 2 - лоток; 3 - стенки колодца; 4 — крышка; 5 — пазы для затвора; 6 — отводящие трубопроводы; 7 — затвор

Фильтрующая кассета

Фильтрующая кассета предназначена для очистки и отведения сточных вод в грунт при слабофильтрующих грунтах (легкие и средние суглинки). Перед фильтрующей кассетой предусматривается септик.

Сточные воды, поступающие в пространство между перекрытием и фильтрующей загрузкой, растекаются по ней и постепенно фильтруются через нее в грунт. Для увеличения поверхности фильтрации предусматриваются скважины.

Крупность загрузки фильтрующего основания следует принимать2-10 мм — мелкий щебень (отсев при дроблении), керамзит, шлак и т.д.

Мощение следует принимать из камня крупностью 60-100 мм.

Струеотбойную стенку следует устанавливать с зазором 15-20 мм между блоками.

Техническая характеристика

Расход сточных вод, м / сут

0,5

Число обслуживаемых жителей, чел.

2-3

Площадь кассеты, м : в суглинках в глинистых грунтах

10-12 15-18

Нижний уровень дна кассеты от уровня грунтовых вод, м, не менее

1

Эффективность очистки, мг/л: БПКполн взвешенные вещества

95-97% 98%

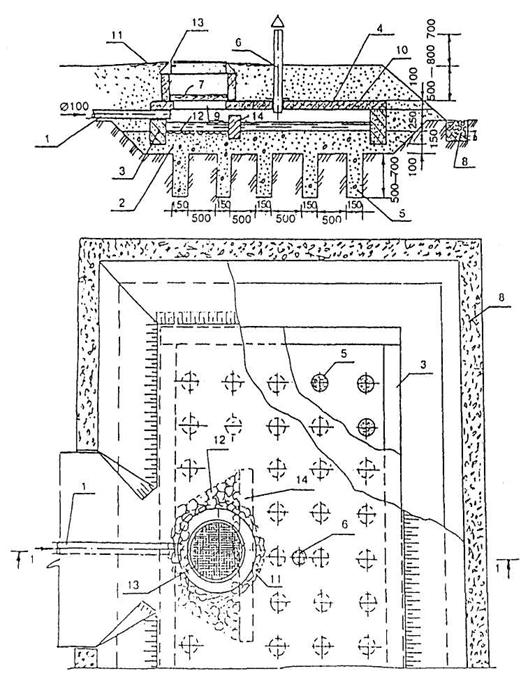

Фильтрующая кассета.

Состав сооружения: 1 — подводящий трубопровод сточных вод; 2 — фильтрующее основание; 3 - опорные блоки из бетона или железобетона; 4 – железобетонная плита перекрытия; 5 - фильтрационные скважины; 6 - вентиляционный стояк; 7 - деревянная крышка; 8 - дренажный лоток; 9 - люк; 10 - гидроизоляция; 11 - каменная отмостка; 12 - каменное мощение; 13 - люк чугуный; 14 — струеотбойная стенка

Песчано-гравийные фильтры

Песчано-гравийные фильтры применяются для очистки сточных вод в нефильтрованных грунтах (глины и тяжелые суглинки).

На песчано-гравийные фильтры подаются сточные воды, прошедшие септик.

Песчано-гравийные фильтры.

Состав сооружения: 1 - подводящий трубопровод; 2 - распределительный трубопровод; 3 - оросительные трубы; 4 - вентиляционный стояк; 5 - дренажные трубы; 6 - сборный трубопровод; 7 - отводящий трубопровод; 8 - зона орошения (щебень); 9 - зона дренажа (щебень); 10 - щебеночное основание; 11 - вентиляционный стояк; 12 - вентиляционный стояк системы дренажа: 13 - гидроизоляция (рубероид); 14 - глиняный замок; 15 - обсыпка утепляющая

Они распределяются оросительными трубами по поверхности фильтрующей загрузки и фильтруются через нее. Наряду с процессом фильтрации происходит процесс биологической очистки биопленкой, образующейся на зернах загрузки.

Очищенная вода собирается дренажной системой и отводится на выпуск.

Техническая характеристика

Производительность, м /сут.

0,5 -1,5

Число обслуживающих жителей, чел.

3-10

Характеристики очищенной воды, мг/л: БПКполн взвешенные вещества

10-15 10-15

Установка "Осина" (септик-биофильтр)

Сточные воды проходят двухкамерный септик и поступают в биофильтр с керамзитовой насадкой. Очищенная биопленкой вода отводится в грунт или на рельеф на доочистку с использованием природных факторов (фильтрующих грунтов, растительности, фотосинтеза и т.п.).

Установка заводского изготовления. Поставляется НИИ Сантехники по заявкам.

Техническая характеристика

Производительность, м /сут.

1

Число обслуживающих жителей, чел.

3-8

Эффективность очистки установки "Осина"

90%

Эффективность установки "Осина" с сооружениями доочистки, мг/л, до: БПКполн взвешенные вещества

3-6 3-6

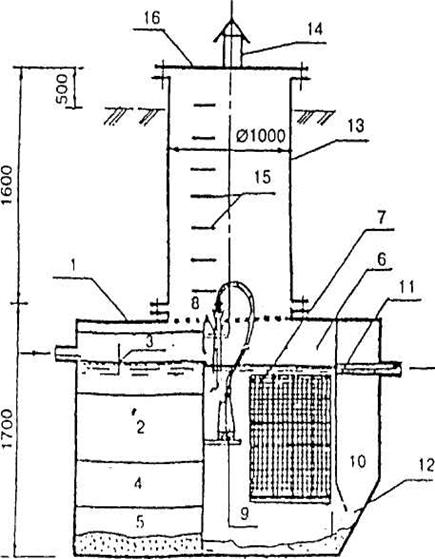

Установка "Осина" (септик-биофильтр).

Состав сооружения: 1 — установка "Осина"; 2 — фильтрующий колодец; 3 — колодец для насосной установки; 4 — насос; 5 — канава; 6 — песчано-гравийный фильтр

Установка "Осина" (септик-биофильтр).

Состав сооружения: 1 — корпус; 2 — перекрытие; 3 — первое отделение септика; 4 — второе отделение септика; 5 — биофильтр; 6 — подводящий трубопровод; 7 - отводящий трубопровод; 8 - перегородка; 9 - пригруз; 10 - плиты с отверстиями; 11 - опорные блоки; 12 - перепускное отверстие

С песчано-гравийным фильтром

Схемы использования установки "Осина" с сооружениями доочистки, совмещенными с водоотведением

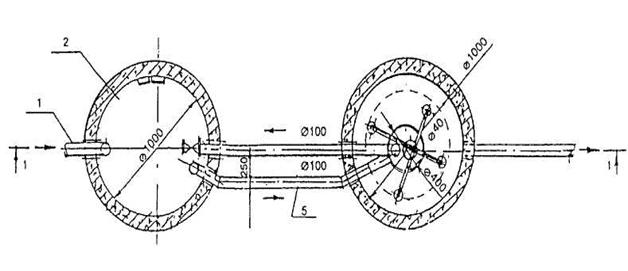

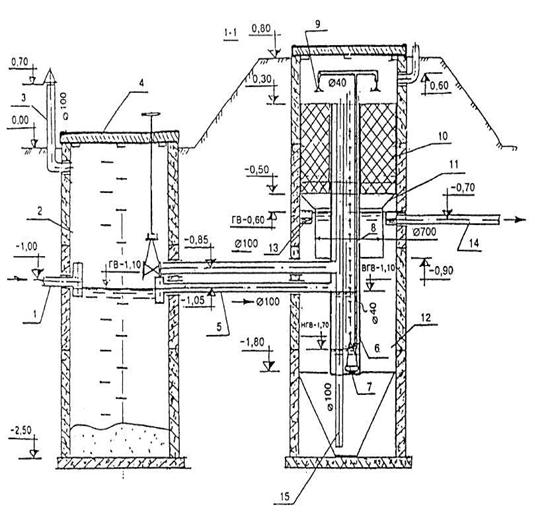

Установка "Биоклер".

Состав сооружения: 1 — проводящий трубопровод; 2 — септик; 3 — вентиляционный стояк; 4 — перекрытие септика насадкой; 5 — отвод осветленных сточных вод на перекачку в биофильтр; 6 — встроенный корпус насосной; 7 — погружной насос; 8 — напорный трубопровод; 9 — разбрызгиватель; 10 — биофильтр с пластмассовой насадкой; 11 — «юбка» гидравлического затвора; 12 — вторичный отстойник; 13 — сборный лоток; 14 — отводящий трубопровод; 15 — трубопровод удаления осадка

Установка "Биоклер"

Сточные воды проходят септик и поступают в насосную установку. Погружной насос перекачивает их к разбрызгивателям биофильтра с пластмассовой насадкой, проходя который они попадают во вторичный отстойник и после отстаивания отводятся в водоем. При необходимости обеззараживания перед сборным лотком размещают хлор-патрон.

Осадок из отстойника под гидростатическим напором периодически отводится в септик. Установка зарубежного заводского изготовления. Рекомендуется к организации производства в России.

Техническая характеристика

Производительность, м /сут.

Число обслуживающих жителей, чел.

4

Эффективность очистки: БПК полн и взвешенные вещества

80%

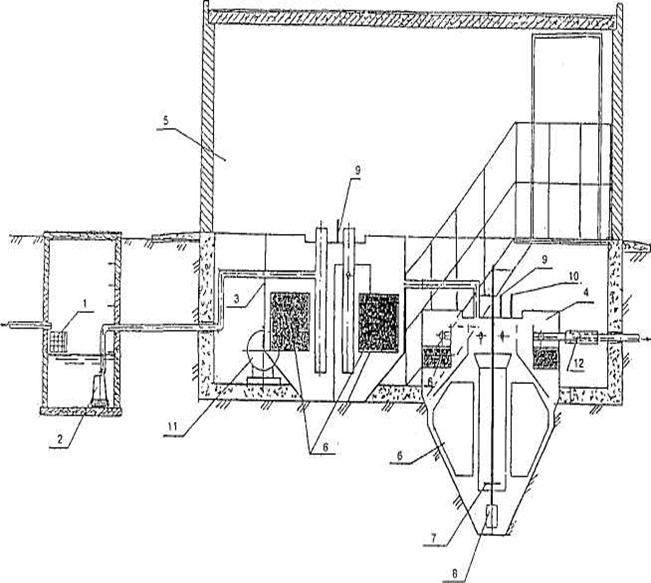

Установка анаэробно-аэробной очистки "Бриз".

Состав сооружения: 1 - решетчатый контейнер; 2 - погружной насос; 3 - биореактор первой ступени; 4 - биореактор второй ступени; 5 – помещение установки; 6 - насадка типа "Вия"; 7 - аэратор (диспергатор); 8 - эрлифт; 9 - отвод газов; 10 - подвод воздуха; 11- компрессор; 12 - ультрафиолетовая лампа

Рекомендуются погружные насосы фирмы KSB (Германия) в переносном или станционарном исполнении, а также фирмы "Грундфос" серий АР, КР.

Установка анаэробно-аэробной очистки "Бриз"

Сточные воды перекачиваются в анаэробный трехсекционный биореактор с волокнистой насадкой, в котором происходит биодеструкция органических загрязнений.

Затем сточные воды самотеком поступают в анаэробный биореактор, где имеются зоны аэрации и осветления с прикрепленной на насадке микрофлорой. Аэрация осуществляется компрессором.

Очищенная вода обеззараживается ультрафиолетовым облучением.

Установка заводского изготовления. Поставляется фирмой "Бионик".

Техническая характеристика

Марка установки

БРИЗ-1—БРИЗ-50

Производительность, м /сут.

1-50

Концентрация загрязнений в очищенных сточных водах, мг/л:

хпк

БПКполн взвешенные вещества

30

3 3

Масса установки, т

1,4-11,0

Установка комбинированной очистки сточных вод "Тверь 1,5"

Сточные воды осветляются в септике, затем поступают в анаэробный биореактор, где разлагаются. После этого органические загрязнения окисляются в аэротенке 1-й ступени активным илом и биопленкой на поверхности керамзитовой загрузки. Затем активный ил отделяется во вторичном отстойнике и возвращается в аэротенк 2-й ступени эрлифом.

Осветленная вода проходит очистку биопленкой на ершовой насадке в аэротенке 2-й ступени, там же за счет выделения карбонат-иона при растворении доломитового щебня удаляются фосфаты. Отмершая биопленка отделяется в третичном отстойнике и перекачивается эрлифтом в септик.

Сточные воды обеззараживаются с помощью хлор-патрона и направляются к выходу.

Установка заводского изготовления. Поставляется Торговым Домом "Инженерное оборудование".

Техническая характеристика

Производительность, м /сут.

1,5

Число обслуживающих жителей, чел.

до 8

Концентрация загрязнений очищенной воде, мг/л: БПКполн взвешенные вещества аммонийный азот фосфаты нитраты нитриты СПАВ

3-5 3-5 0,5 0,5 10 0,02 0,2

Компрессор мощность, Вт производительность, м /ч

200

2,5-3

Установка "Водолей" — блок биологической очистки

Установка предназначена для полной биологической и глубокой очистки хозяйственно-бытовых сточных вод. Установка работает по принципу аэротен-ков с затопленной загрузкой (из синтетических материалов), которая, обрастая микроорганизмами, обеспечивает эффективную очистку сточных вод. Насыщение воды кислородом осуществляется струйным аэратором при подаче в него воды, забираемой непосредственно из установки погружным насосом фирмы GRUNDFOS (Германия). Осадок, образующийся в установке, не требует дополнительной обработки и после компостирования может использоваться в качестве удобрения. Удаление осадка вследствие его малого количества производится не чаще одного раза в год ассенизационной машиной или погружным насосом. Обслуживание установки заключается в обеспечении бесперебойной работы погружного насоса. После длительного перерыва в поступлении сточных вод установка не требует повторного пускового периода. Качество очищенных сточных вод по основным показателям соответствует требованиям к сбросу воды в водоемы рыбохозяйственного назначения.

Взамен блока глубокой очистки в фильтрующих грунтах можно применять сооружения подземной фильтрации с отведением сточных вод в грунт.

Установка "Водолей" — блок биологической очистки.

Состав сооружения: 1 — блок биологической очистки сточных вод; 2 — блок глубокой очистки; 3 — затопление-загрузка; 4 — погружной насос; 5 — струйный аэратор

Отведение и очистка сточных вод с применением установки "Водолей".

Состав сооружения: 1 — корпус; 2 — первичный отстойник (осадочный желоб); 3 — полупогружная перегородка; 4 — нижняя щель осадочного желоба; 5 — камера анаэробного сбраживания; 6 — биореактор; 7 — затопленная загрузка; 8 - аэратор струйный; 9 - погружной насос; 10 - вторичный отстойник; 11 — водослив; 12 — нижняя щель вторичного отстойника; 13 — колодец; 14 -вентстояк; 15 - ходовые скобы; 16 -крышка люка

Установка "Водолей" — блок биологической очистки.

Состав сооружения: 1 — блок биологической очистки сточных вод; 2 — блок глубокой очистки; 3 — затопление-загрузка; 4 — погружной насос; 5 — струйный аэратор

Отведение и очистка сточных вод с применением установки "Водолей".

Состав сооружения: 1 — корпус; 2 — первичный отстойник (осадочный желоб); 3 — полупогружная перегородка; 4 — нижняя щель осадочного желоба; 5 — камера анаэробного сбраживания; 6 — биореактор; 7 — затопленная загрузка; 8 - аэратор струйный; 9 - погружной насос; 10 - вторичный отстойник; 11 — водослив; 12 — нижняя щель вторичного отстойника; 13 — колодец; 14 -вентстояк; 15 - ходовые скобы; 16 -крышка люка

Применение установки разрешено Государственным комитетом санитарно-эпидемиологического надзора Российской Федерации (разрешение № 01-13/277-11 от 23.07.96).

Установка выполняется из металла с противокоррозионным покрытием.

Поставляется ЦНИИЭП инженерного оборудования.

Техническая характеристика

Показатель

Блок биологической очистки

Блок глубокой очистки

Производительность, м /сут

1

3

1

3

Число обслуживаемых жителей

6

20

6

20

Напряжение питания, В

220

Установленная мощность, Вт

300

500

300

300

Габариты, не более, м: длина ширина высота без колодца

2,7 1,3 1,6

3,6 2, 0 2,1

1,8 1,3 1,6

2,4 2,0 2,1

Масса, т

0,9

1,7

0,6

1,2

Дисковый биофильтр с септиком

Сточные воды, прошедшие септик, поднимаются ленточным ковшовым элеватором и сливаются в корыто биофильтра, в которое полупогружены пластмассовые диски.

На поверхности дисков нарастает биопленка, которая сорбирует и окисляет загрязнения из сточных вод. В пленке попеременно возникают анаэробные и аэробные условия и происходят процессы нитрификации — денитрификации.

Из корыта сточная вода забирается во вторичный отстойник и затем отводится по центральной трубе.

Установка заводского изготовления.

Рекомендуется для организации производства.

Дисковый биофильтр с септиком.

Состав сооружения: 1 — подводящий трубопровод сточных вод; 2 — двухкамерный септик; 3 — перепускное отверстие; 4 — ленточный ковшовый элеватор; 5 — корыто; 6 — диски из пластмассы; 7 — вторичный отстойник; 8 — опорожнение; 9 — привод комбинированный; 10 — отводящий трубопровод сточных вод; 11 — съемные конструкции ограждения

Техническая характеристика

Производительность, м /сут.

0,5-1

Число обслуживаемых жителей, чел.

4-6

Концентрация загрязнений в очищенных сточных водах, мг/л: БПКполн взвешенные вещества амонийный азот СПАВ

10 10

2-8 0,3

Потребляемая мощность, Вт

100

Скорость вращения барабана, об/мин.

3-5

Установка очистки сточных вод "Биовак ФД"

Сточные воды перекачиваются в реактор, который работает в пяти основных режимах: 1 — заполнение исходной сточной водой; 2 — аэрация иловой смеси; 3 — разделение иловой смеси отстаиванием; 4 — отвод иловой воды; 5 — удаление избыточного ила. Затем цикл работы реактора повторяется.

Осадок перекачивается попеременно в две емкости, снабженные фильтрующим тканевым рукавом, вместе с которым он периодически извлекается и удаляется.

Работа установки полностью автоматизирована, режим работы установки меняется за счет применения разных установок реле времени.

Установка заводского изготовления. Рекомендуется для организации производства.

Техническая характеристика

Производительность, м /сут.

1,5

Число обслуживающих жителей, чел.

5-10

Концентрация загрязнений в очищенных сточных водах, мг/л: БПКполн фосфор

20 3

Установка очистки сточных вод "Биовак ФД".

Состав сооружения: 1 — подводящий трубопровод; 2 — приемный резервуар; 3 — погружной насос; 4 — реактор; 5 — компресор; 6 — щит автоматического управления; 7 - емкости для обработки осадка; 8 - бак коагулянта; 9 - напорный трубопровод; 10 — воздуховод; 11 — трубопровод отбора осветленной воды; 12 — трубопровод подачи осадка; 13 — переливной трубопровод; 14 — слив очищенной сточной воды; 15 — трубопровод отвода очищенной сточной воды; 16 — отвод иловой воды

Насосная установка с погружным насосом.

Состав сооружения: 1 — железобетонные конструкции (плиты основания и перекрытия, кольца рабочей части и горловина); 2 — крышка деревянная; 3 — подводящий трубопровод; 4 — дырчатый контейнер; 5 — насос; 6 — поплавковый шланговый датчик


Насосная установка с насосом "сухой" установки.

Состав сооружения: 1 — песчаная подготовка; 2 — плита основания; 3 — набетонка; 4 — бетонное кольцо; 5 — подводящая труба; 6 — глиняный замок; 7 — ходовые скобы; 8 — вентиляционный стояк; 9 — крышки; 10 — техническая камера; 11 — центробежный насос; 12 — битумная гидроизоляция; 13 — бетонная труба; 14 — отводящая труба; 15 — напорный трубопровод; 16 — лоток; 17 — водозаборный фильтр; 18 — плита перекрытия; 19 — поплавок

Насосная станция перекачки с колодцем гашения напора предназначена для перекачки очищенных сточных вод после очистных сооружений или при сбросе очищенных сточных вод после песчано-гравийных фильтров и фильтрующих траншей при невозможности их самотечного отведения. С помощью насосной установки можно подавать очищенную сточную воду для полива в летний сезон или намораживания зимой в случаях перемерзания водоема — приемника сточных вод. Насосная установка размешается в емкости, по конструкции аналогичной септику.

Объем накапливаемой воды определяется от уровня на 100 мм ниже лотка подводящей трубы. Необходимость откачки устанавливается положением верхнего конца штанги поплавкового датчика.

Насосная станция перекачки неочищенных сточных вод применяется при размещении очистных сооружений в насыпи.

В качестве погружных насосов для перекачки очищенных сточных вод могут быть использованы насосы марок "Ручеек-3", "Малыш", "Азовец", серии SP "Грундфос" и др.

Для перекачки неочищенных сточных вод можно использовать насосы марок марок "Септик", "Гном 10-10", Amarex или Euduro фирмы KSB (Германия).

Насосы "сухой" установки следует использовать для перекачки очищенных сточных вод.Необходимо применять самовсасывающие насосы марок "ВС- 0,5/18 М", "Агидель", "Кама-8", "ИСКУ-ДЖЕТ", серии JP "Грундфос", "Дарлинг" и др.

Поставки насосов осуществляет Торговый Дом "Инженерное оборудование".

Техническая характеристика

Производительность, м /сут.

0,5-1

Напор, м

5-10

Потребляемая мощность, кВт

0,4-1,1

Предыдущая страница | Оглавление | Следующая страница



Защита от автоматического заполнения   Введите символы с картинки*
